电网噪声模系统
来源: | 作者:pro94eb21 | 发布时间: 2020-11-20 | 1675 次浏览 | 分享到:
当手机充电时，触摸屏会出现失灵或乱跳、无反应等现像。
        随着我国经济的不断发展和社会的不断进步,我国的电网规模越来越庞大,建设也越来越快.但是在电网工作环境中常存在一些不好的因素,包括自然因素和人为导致的因素,使得电网运行中常有电磁能量干扰,这些电磁能量通过一定的条件下进入电路中,产生噪声,不利于电子设备的安全运行,影响电网的正常工作.本系统用于模拟电网电源环境，评估手机触摸模组干扰能力（跳点、断线).
       故障现象：当手机充电时，触摸屏会出现失灵或乱跳、无反应等现像。

       现在原因：因为在电网中会有很多干扰信号，经过充电器后到手机上。当干权信号过大的时候会直接影响电容触摸屏出现问题。通常是乱跳点和无反应。


电网噪声模拟系统（手机用）
一、 主要用途
用于模拟电网电源环境，评估手机触摸模组抗干扰能力（跳点、断线）。

二、 原理：
通过软件编辑电网噪声特征（机场、工厂、接地等），通过任意波信号发生器输出到功率放大器后供手机测试 使用。

三、 主要设备组成：

    1、 计算机：用于控制和编辑噪声源。 建议使用联想商用电脑，运行稳定。
    2、 WF1974: 任意波信号发生器，用于播放编辑的信号。 后附规格书 。

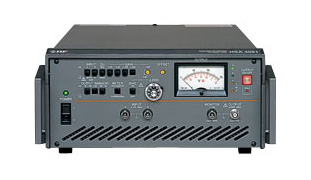

    3、 HSA4052: 双极性电源，用于将噪声源放大，供测试用。 后附规格书
    4、 电压监测装置，电压表头。
    5、 电缆、数据线。
    6、EC1000SA 电源：提供稳定的电源环境。


           WF1974                                      HSA4052                               EC1000SA
