谐波闪烁测试方案百度-EMI测试系统电压波动和闪烁的测试，主要测量被测物引起的电网电压的变化。电压变化产生的干扰影响不仅仅取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用二类指标来评价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反映了一段时间内连续的电压变化情况。

    由于电子产品内部大量使用开关电源，在提高电源利效率的同时，由于非线性的电能转换，会向电网里注入大量谐波电流，它不仅会干扰同一电网中的其他设备，还会使电网的中线电流超载，产品噪声和其它不稳定因素。

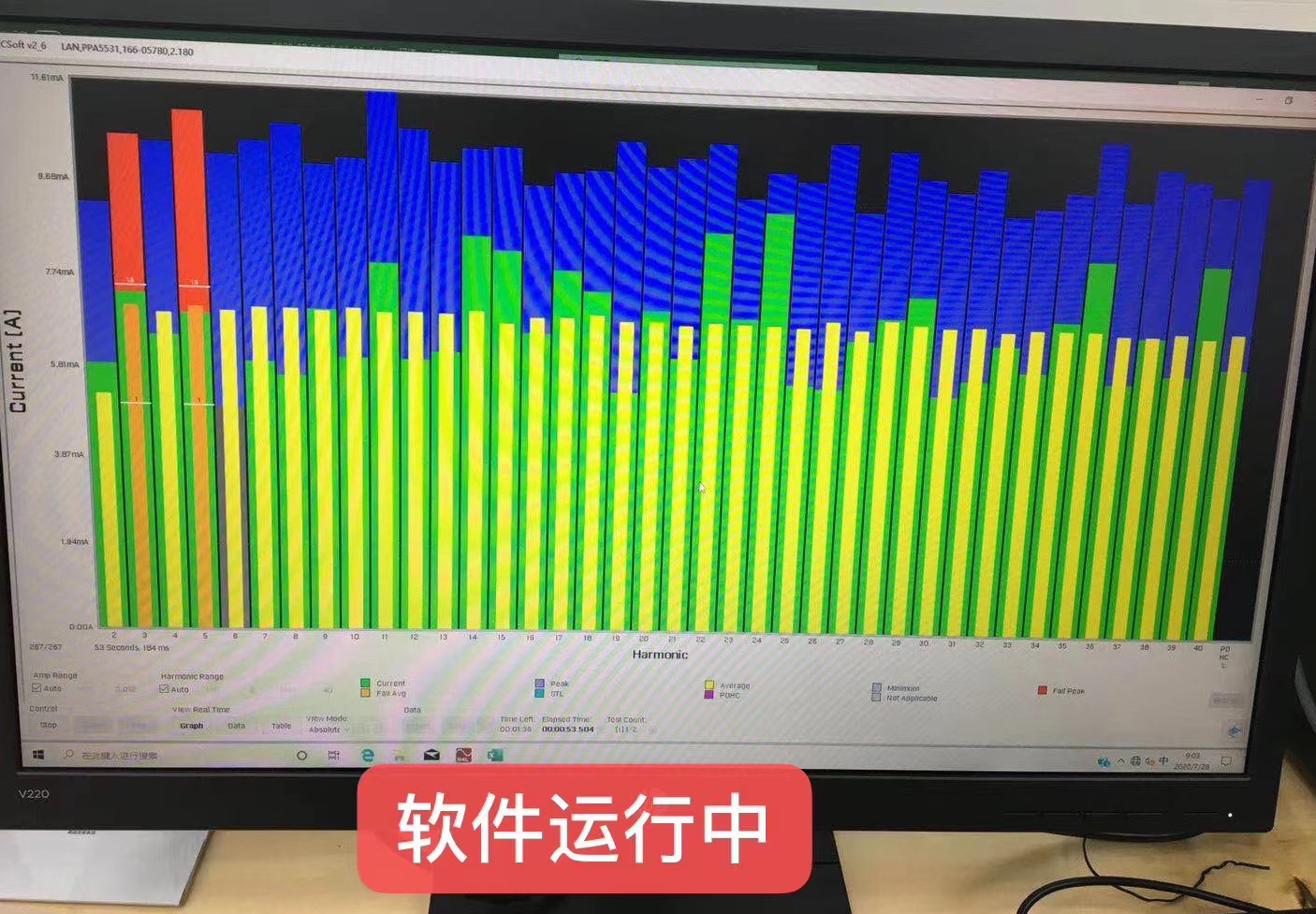

    此外，对电源的相位控制还会引起电网有效值电流发生变化，导致负载侧的有效值电压产生波动，引起电器设备的灯光闪烁。谐波测试主要测量被测物工作时注入到电网中的谐波，谐波测量电路中，试验电源是NF DP105S 系列单相16A三相75A电源。

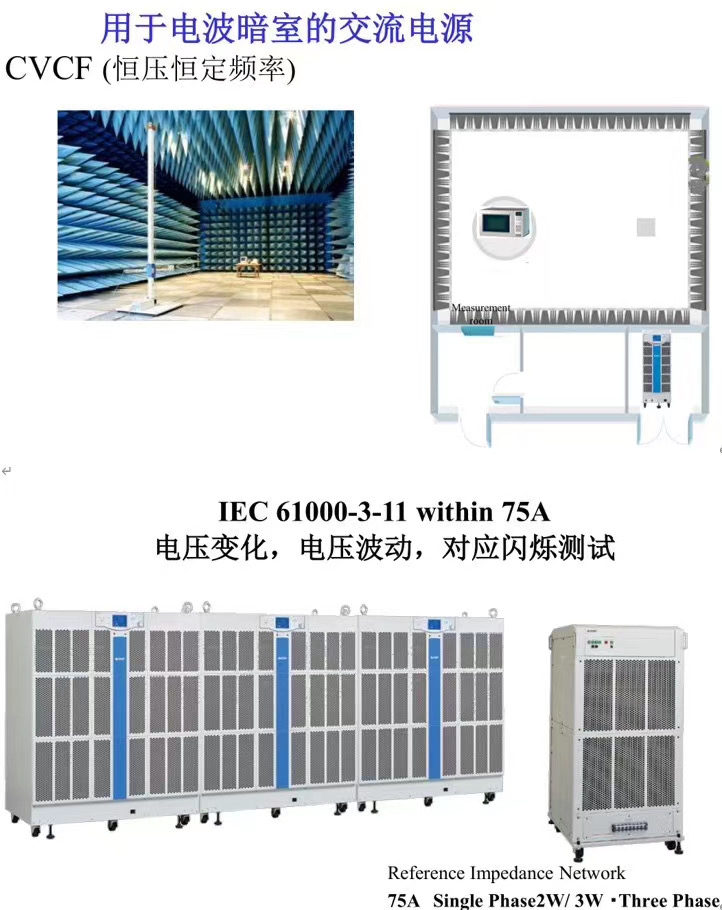

    测试设备：谐波闪烁分析仪，N4L PPA5000系列，独特的电压和电流模拟卡设计确保了对功率和谐波分析的高精度；内置IEC61000-3-11；ISO17025认证。实现全兼容IEC抗扰度和谐波闪烁测试，操作非常简单。

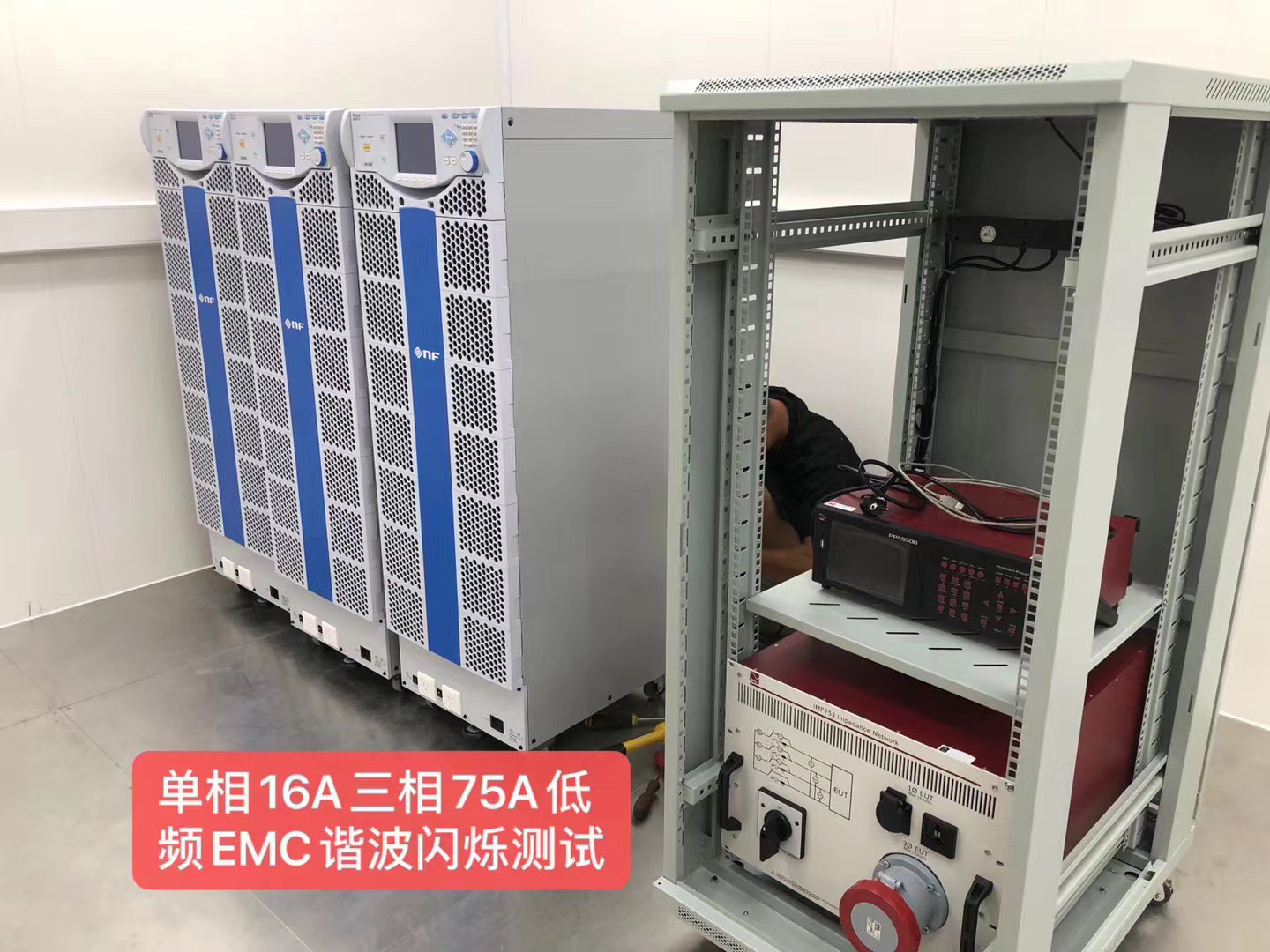

     测试配置：NF+N4L的完美组合

               可编程交流电源 DP105S(9KVA0*3台

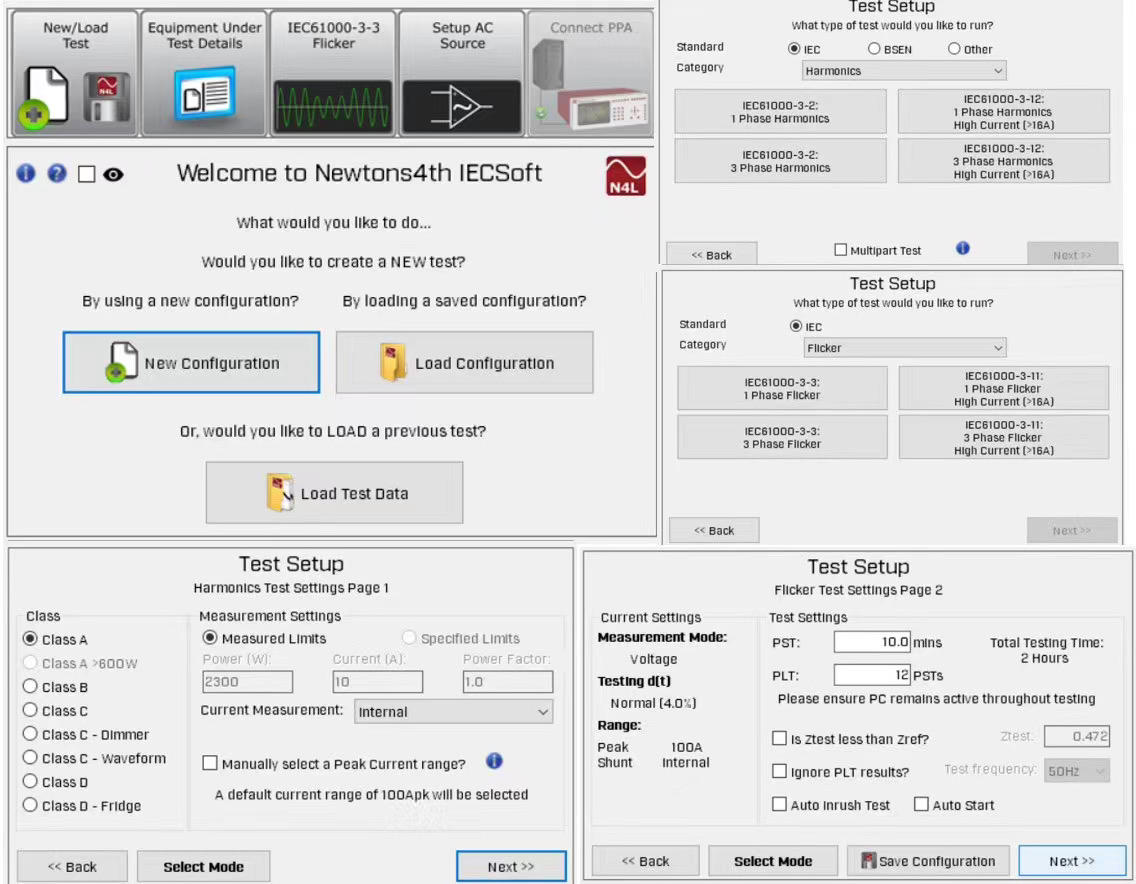

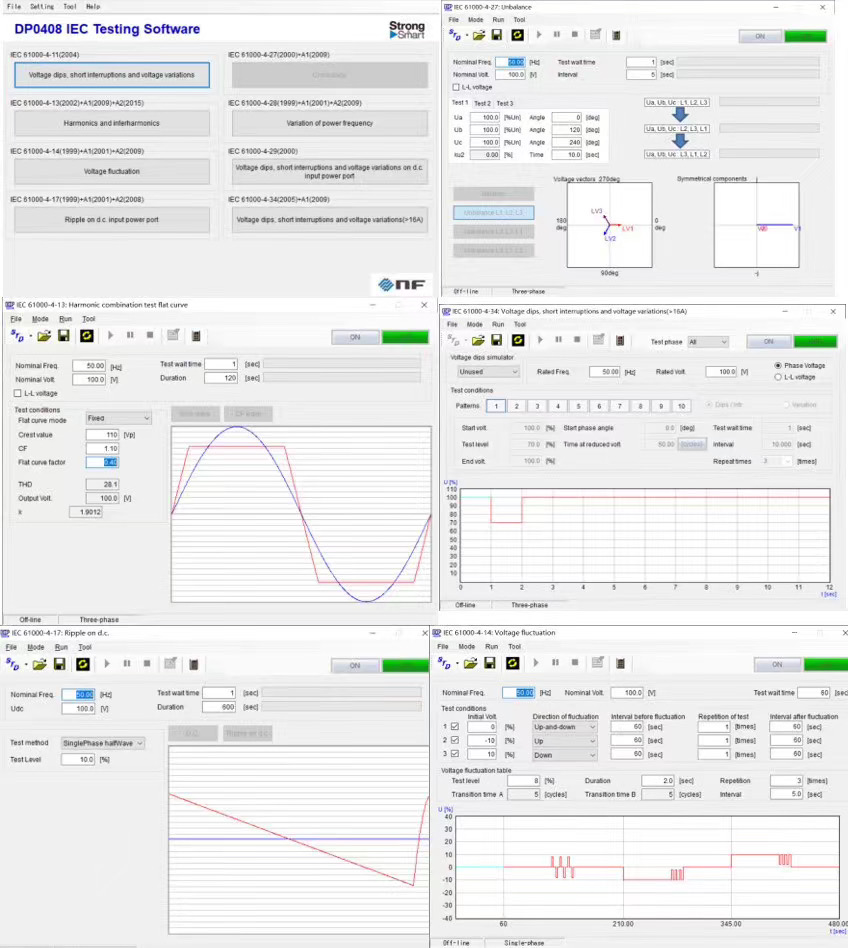

               IEC软件 DP0408*1套

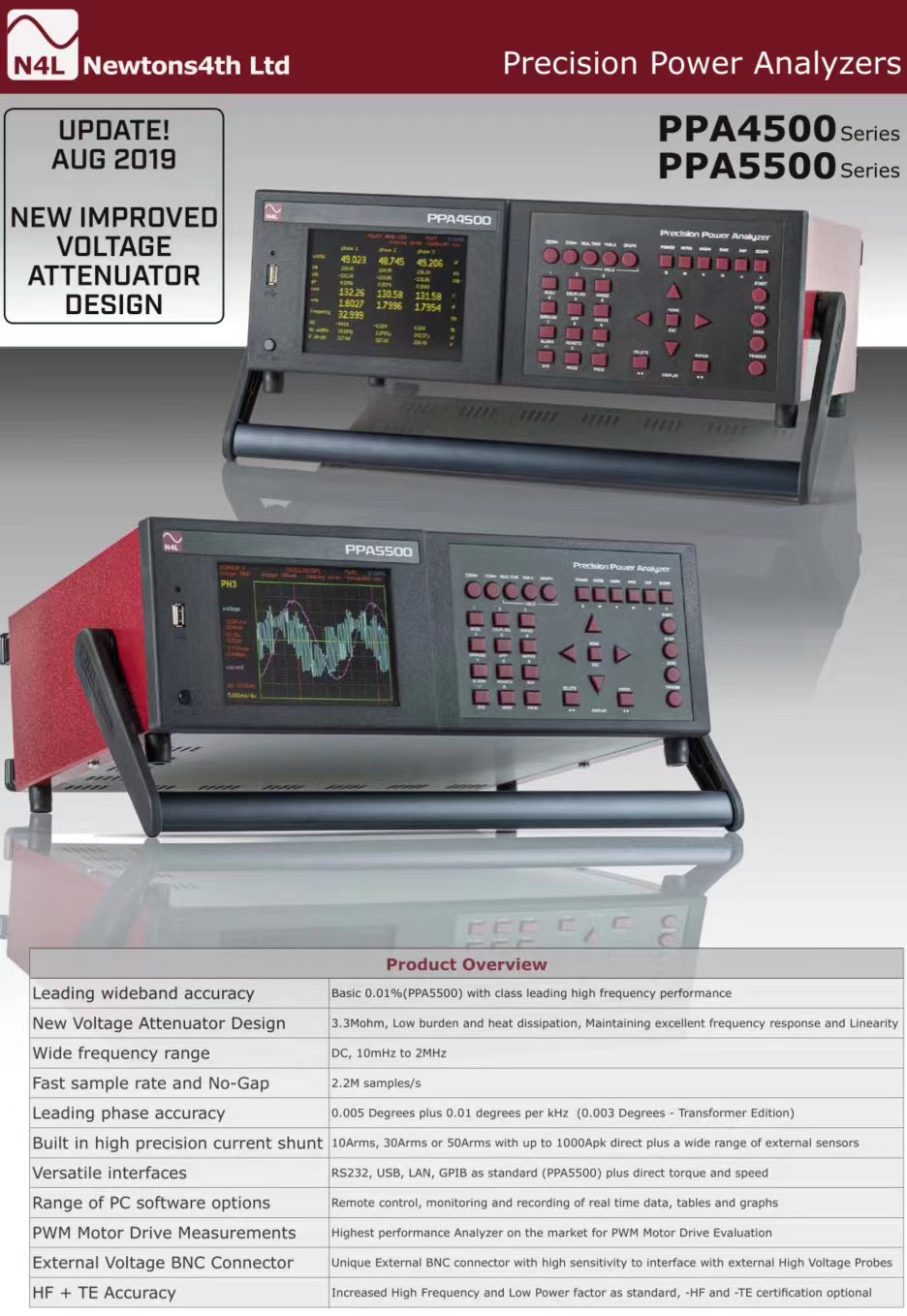

               功率分析仪 PPA5531*1台
               参考阻抗网络 IMP753*1台
               Programmable AC Power Source DP105S
               3P4W 380V input PA-001-3188
               GPIB Interface PA-001-2965
