多功能信号发生器 WF1973/WF1974

0.01µHz ∼ 30MHz, 2种型号

市场价：￥ 0.00

价格：￥ 0.00

商品描述

0.01µHz ∼ 30MHz, 2种型号

多功能信号发生器

WF1973 / WF1974

用户界面可直接显示设定的波形，轻松绘制任意波形，并制作各种信号。今后，工程师们必备之通用信号源。


	WF1973

WF1974

0.01μHz∼30MHz

内置标准波形、任意波形和“参数可变波形”（25种波形）

利用“序列功能”，
可对输出波形模式自由地编程

连续、突发/触发/门控、
内调制·外调制、扫描、序列振荡

2通道独立、 2相、频率差固定、频率比固定、差动输出

可用作脉冲信号发生器
输入外部10MHz频率基准
输入外部加法运算
设定储存器
多台设备可同步运行
用户定义单位 ...etc.

设定项目.波形·显示在同一画面
薄身.轻量设计（高88mm、2.1kg）
每个通道与机体绝缘
USB/GPIB接口
AC90V~250V输入...etc.

多功能信号发生器

WF1973 / WF1974

WF1973 (单通道)

	0.01µHz∼30MHz

	技术指标高超、能制作高品质的波形。
高精度是信号发生器的生命。WF1973/WF1974具有高超的技术指标，对各种各样的应用可提供高稳定性、高可靠性、高精度的信号，包括高超的频率精确度和振幅精确度、精细的设定分辨率等。

频率精确度 :	±(设定值的3ppm＋2pHz) (可使用外部频率基准10MHz)
频率分辨率 :	0.01 µHz
振幅精确度 :	±(振幅设定值[Vp-p]的1%＋2mVp-p)/开路
相位设定分辨率 :	0.001º(设定范围－1800.000º～＋1800.000º)
占空比设定范围 :	0.0000%∼100.0000% 、分辨率 0.0001%
脉冲波上升/下降沿时间:	15.0ns∼58.8Ms 、分辨率3位数/0.1ns
任意波形数据振幅分辨率:	16 比特

	内置各种标准波形和任意波形、参数可变波形（25种波形），无论何种波形均可轻松到手。
输出波形: 正弦波、方波、脉冲波、锯齿波、噪声、DC、任意波形、参数可变波形


正弦波	方波	脉冲波


锯齿波（对称性可变）	噪声（高斯分布）

最大512K字/波形、 4M字。

对于每一个波形，最大可输出512K字的任意波形。因为配备了4M字的大容量存储器，所以最多可保存128个波形。而且，具有14比特的高分辨率、120MS/s的高速采样，所以可实现高精确度的波形。使用主机（控制点线性插值）或者附件“任意波形制作软件”，可以轻易地制作波形。利用软件，可以通过函数表达式和读取外部数据，制作波形和进行运算处理等。此外，还可以便捷地将预先登录的参数可变波形作为任意波形来使用。

	任意波形制作软
主机的编辑画面

所需波形立刻找到并可快速制作

　　丰富多彩的振荡模式和灵活的可扩展性

振荡模式:
连续、突发/触发/门控、内调制、外调制、扫描、序列

	扫描功能与调制功能
可将频率、相位、振幅、DC偏置、占空比的各个扫描过程，与单程/往返、线性/对数*、连续/单冲/门控单冲进行组合。也配备了标记输出和X驱动输出。调制方面，可进行FM、FSK、PM、PSK、AM、以及DC偏置调制，也可进行PWM。当然，可以进行内调制和外调制。可适用于数字通信系统的基带功能测试等广泛的领域。
* 对数仅适用于频率扫描。


振幅扫描	门控扫描	AM调制


偏置调制	PWM

突发 / 触发 / 门控

突发
突发	触发门控

3值脉冲（突发/触发）	全波整流波形（突发/触发）

突发振荡模式在任意波数下可进行振荡/停止。可进行不需触发的自动突发、与触发信号同步进行的触发突发、与门控信号同步进行的门控振荡、每触发都可进行由门控信号On/Off控制的触发门控振荡。另外，还可自由地设定振荡的开始/停止相位、设定振荡停止时的电平。振荡·停止波数范围为0.5波~999,999.5波。

输出模式可自由编程

具备了2通道应有的全部功能


	作为脉冲信号发生器
	WF1973/WF1974具有高速性和操作的简便性，无论作为脉冲信号发生器或数字电路中的信号源，都可发挥卓越的功能。对于脉冲波，可独立地分别设置占空比/时间、上升沿时间、下降沿时间。最适用于各种数字设备/元器件、数据传输设备等的运行测试。


脉冲宽度可变	上升/下降沿时间可变	上升沿时间（15ns） X: 10 ns/DIV, Y: 2 V/DIV

	外部10MHz频率基准输入、多台同步运行	WF1973 后面板
	在外部10MHz频率基准输入（REF IN）端子上，可以输入外部的10MHz频率标准信号，由此获得高精确度的频率输出。利用频率基准输出（REF OUT）和频率基准输入（REF IN），采用主机（Master）/从机（Slave）连接方式*，最多可以连接6台进行同步运行。可以构成多通道（多相位）振荡器。
	* 用BNC电缆连接。

	用户定义单位功能
	对于频率、周期、相位、振幅、DC偏置、占空比、可用指定的换算公式转换成为任意的单位(最多7个字符)来设定和显示。

其他功能......
	输入输出信号的地线对于机壳是绝缘的、通道之间的信号地线是绝缘的
	可设定和显示在指定负载阻抗下的输出电压
	可与外部信号进行运算之后再输出
	最多可保存10组设定内容
	配备USB、GPIB接口
	附有LabVIEW 驱动程序
	电源输入为AC90V∼250V、可在世界各地使用
	波形显示(采用QVGA 高分辨率的TFT彩色液晶显示屏LCD)
	轻量·薄身设计、厚度88mm、重量约2.1 kg

多功能信号发生器

WF1973 / WF1974

应用

满足各种领域各种波形的需要

电子设备·元器件

超声波电机的驱动测试、差动输入·平衡输入的测试、液晶显示屏的运行测试、复印机硒鼓（显像偏置）测试、数字电路评价测试、各种集成电路评价

通信·音响

用作下一代移动通信系统的IQ信号发生器·时钟源、回声消除测试、放大器和扬声器的猝发音测试·线性特性测量、无线通信设备的评价测试

汽车

传动装置旋转信号仿真、涡轮增压器精密加工、逆变器评价、 ABS·电动助力转向系统测试、各种ECU·传感器的运行测试

机械·控制?建筑

工业用机器人和伺服系统的调试和测试、脉冲电机驱动、结构物的振动测试（与振动测试仪组合使用）、水槽中的波浪产生实验、各种材料的疲劳测试

其他

生物信号仿真、电解·电镀·电池充放电测试、制动器的测试、三相电源仿真、电源波动测试、用作计量设备管理室的频率标准器具、用于大专院校·企业的实验·实习

多功能信号发生器

WF1973 / WF1974

下载 : PDF文件 (2,5MB)

多功能信号发生器

WF1973 / WF1974

下载 : WF1973/WF1974主要规格 pdf文件

多功能信号发生器

WF1973 / WF1974

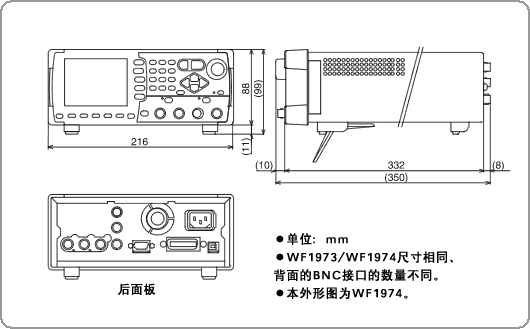

外形图

多功能信号发生器

WF1973 / WF1974

附件
• 使用说明书(英文) • CD • 任意波形成软件 • 序列编辑软件, LabVIEW驱动程序 • 电源电缆	多功能输出入用电缆(选购件)
选购件
多功能输出入用电缆(右图>>) PA-001-1318
