高速双极性电源HSA4052
可以在全4象限稳定驱动负载的功率放大器。
NF双极性电源可以提供高速·宽频带·高电压的输出。
此外, NF的双极性电源还可提供DC输出, 所以可以输出重叠在DC上的AC信号。
￥ 0.00
0.00
商品描述
可以在全4象限稳定驱动负载的功率放大器。
NF双极性电源可以提供高速·宽频带·高电压的输出。
此外, NF的双极性电源还可提供DC输出, 所以可以输出重叠在DC上的AC信号。
| ||
| ||
|
| ||
|
|
|
|

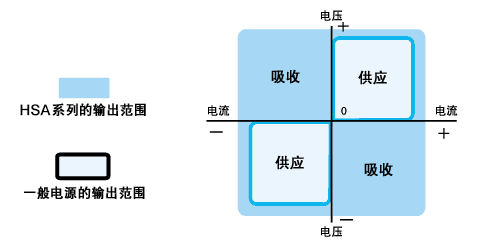

HSA系列能够处理从直流到最高10MHz的信号，一种高速、宽频带、高电压输出的双极性方式的功率放大器。 电压与电流可以自由地4象限正负输出，所以在供应模式(也既如同一般的电源和放大器那样, 电压和电流的方向一致,从电源向负载提供功率), 或是通过吸收模式(电压与电流的方向相反,电源吸收来自负载的功率)都可进行运作。因此,即使对诸如压电元件和线圈那样的电容性负载或电感性负载也都能够稳定地运行。 |
|
|
根据频带，输出电压、输出电流的不同，备有3型号可供选择。 |
|
| ||
|
| ||
|
| ||
|
|
|
高速、宽频带,输出电压上升率高 频带为从直流到最高10MHz，输出电压上升率为最高5000V/µ s. 即使是上升沿陡峭的高速脉冲信号或复杂波形的信号，也能够忠实的将其放大。 | ||
|
|
高电压输出 最大输出电压为300Vp-p。能够游刃有余的进行压电致动器或显示装置等的驱动。 | ||
|
|
4象线输出 不受电压的极性影响,都可供应和吸收电源。 | ||
|
|
良好的阶跃响应
| ||
|
|
两个输入系统 输入有A和B两个系统。只要按一下按键，即可进行输入切换或加法运算。 | ||
|
|
直流偏置(DC bias) 装备可以在输出上叠加直流(偏置)的直流偏置功能。 | ||
|
|
低输出阻抗 即使对于电容性,电感性的负载也能获得良好的响应。 | ||
|
|
根据不同的频带,不同的输出电压与输出电流,备有3种型号可供选用。 | ||
|
|
其他功能 范围移动可能(可变更输出范围)、直流偏移调整功能(将包含在输出中的直流偏置调整为零)、保护电路、监控电表、监控输出、输出开/关切换等等。 |
| ||
|
| ||
|
| ||
|
|
|

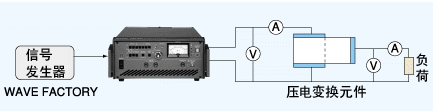

用于压电变换器、压电动作执行机构等的压电元件的驱动的例子。 因为HSA系列的输出阻抗非常小，即使对于静电容量很大的大型压电元件也能获得良好的阶跃响应。 |
|

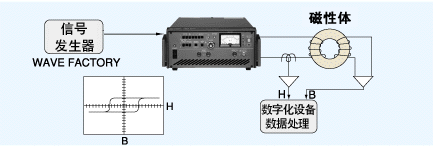

作为用于测量铁氧体或非晶形等高频磁性材料的B-H曲线的磁化装置的使用实例。 HSA系列具有平坦、宽阔的频率特性，并且对于电感性负荷有很高的稳定性，所以不会扰乱负荷的举动，从而获得再现性良好的数据。 |
|

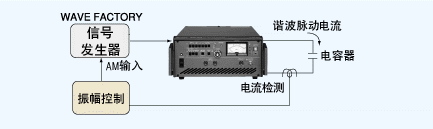

用于开关电源等采用的电解电容器的抗脉动性测试的实例。 HSA系列不但具有直流偏置功能，而且对于大电容量负荷也能稳定地工作，动作领域对称，所以在充电和放电时的最大电流强度不会产生差异。 |
|

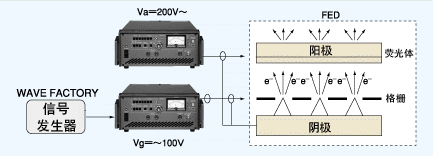

用于FED、EL、LCD等显示屏驱动测试的实例。 不只是电容性负荷，而且要求高电压和高速上升沿。HSA系列具有宽阔的输出电压范围、以及最高为5000V/μs的高上升速率，所以非常适用于这样的应用场合。 |

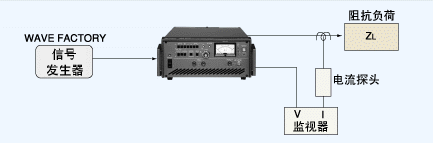

| 最适于作为信号发生器的功率放大器。不但具有宽频带、高电压、低输出阻抗，而且对于电感性或电容性的负荷都能稳定地供给电力。 |
|
| 超声波电动机的驱动 |
|
| IC卡的研究 |
|
| 半导体器件的测试 |
| 生物电子学 | |
|
| 化工电子学 |
| ||
|
| ||
|
| ||
|
|
| ||||||||||||||||||||
| ||
|
| ||
|
| ||
|
|
|
|
| ||||||||||||||||
|
| |||||||||||||||||
|
| 适用于HSA4051，HSA4052的＋250V、 －50V范围 | |||||||||||||||
|
| |||||||||||||||||
|
适用于HSA4051，HSA4052的 ±150V范围 | ||||||||||||||||
|
| |||||||||||||||||
| 适用于HSA4051，HSA4052的＋50V、－250V范围 | ||||||||||||||||
|
| |||||||||||||||||

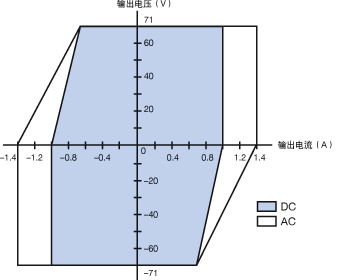

可输出的电压与电流的范围（HSA4101）
| *所谓交流，是指40Hz∼100kHz的交流信号 对于脉冲，其宽度不大于25ms。 |
| ||
|
| ||
|
| ||
|
|
| 附件 | |
| • 使用说明书 | 1 |
| • 电源线 | 1 |
|
• 延时型保险丝 (Φ5.2 x 20mm) 3.15A (其中1条内嵌于保险丝插座) | 2 |
| • 信号连接线 (BNC-BNC, 1m) |
2 |
| ||
|
| ||
|
| ||
|
|
|
|
多功能信号发生器 — WAVE FACTORY 作为高速双极性电源的信号源 |
|
|
阻抗分析仪 — ZA57630 从电子零件、半导体器件到材料的特性评价，应对多样的阻抗测量需求 |
|
|
频率特性分析仪 — FRA51615 用于压电元件谐振特性测量等高精度频率特性测量 |
