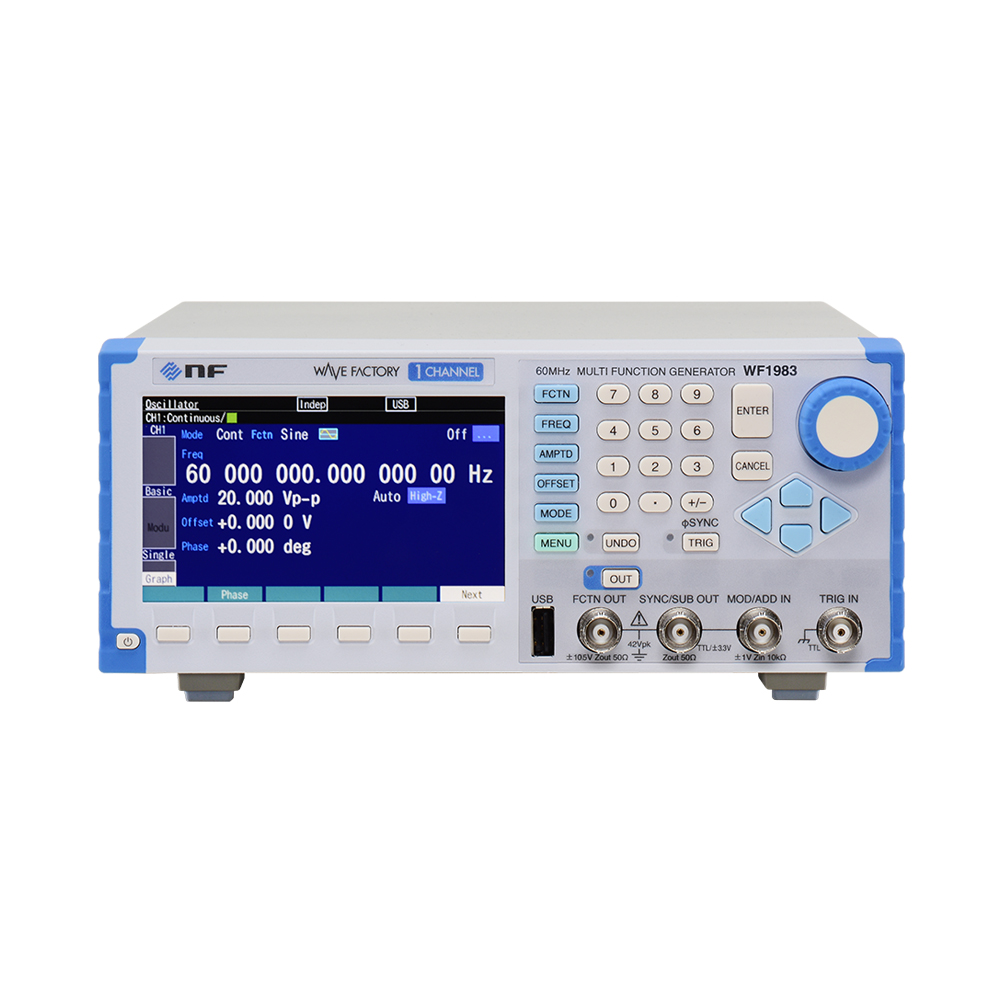

操作便捷输出所需的波形。提高测试波形的质量和效率。

■0 至 60 MHz ,  分辨精度0.01μHz

■16-bit, 21 Vp-p/开放式         ■低失真,低抖动

■输入输出浮接                         ■从输出功能

■参数可变波形                         ■脉冲边缘可变函数

■任意波形: 最大 64 Mi words/波形

■从输出功能

配备从输出。独立的频率、波形、相位、振幅和直DC偏执。1通道可提供2通道份输出。（从输出的最大振幅为±3.3V）

■参数可变波形

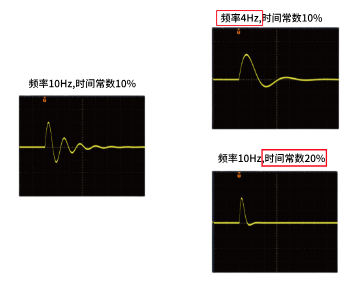

预先安装配备典型波形脚本，例如与电源相关和与脉冲波相关的波形。例如衰减波形振动波形。还可以在查看输出的同时自由编辑振动频率和时间常数。

小贴士 作为参数可变波形所搭载的波形，通常以任意波形的形式创建，如果想要更改除了频率和振幅之外的参数，每次都必须重新创建任意波形。 如果是参数可变波形，可以通过数值输入或修改旋钮自由更改波形固有的参数。

■可变脉冲边缘

可编辑例如向上升/下降脉冲转换添加过冲。

■时序程控功能

可依次设置和输出波形、频率和幅度等参数。可以生成最多1023步的复杂波形。

■高速、大容量任意波形

复杂波形可通过高达 32 Mi words/waveform的长存储器输。总容量4Gi words, 采样率 240M samples/sec (WF1983/ WF1984)。

■同步功能

用于外部信号的波形转换。输出与外部输入信号同步成为可能。分频比/乘法比、波形、相位差等可进行变换。

■上下限功能

限制设定值可防止因操作错误而导致输出过大。可以设置频率、电压、相位和占空比的正峰值和负峰值的范围限制。

■浮地

波形输出信号的地与箱体绝缘，可以连接到各个不同电位的设备。这可以减少由接地回路引起的噪声。2通道型号在通道之间也绝缘。

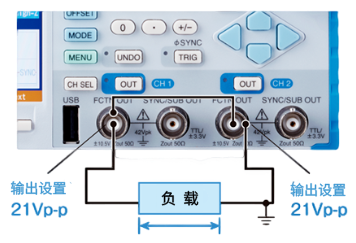

小贴士 在2通道模式下，通过串联连接可以获得最大42 Vp-p/开路的正弦波输出。
