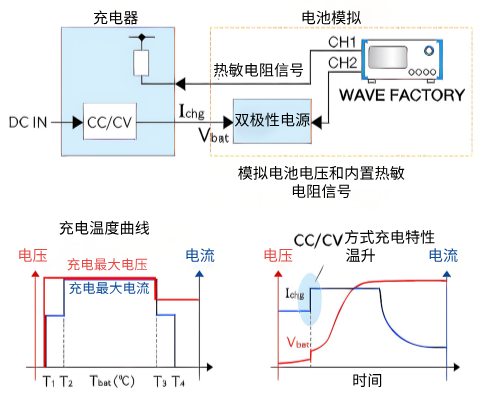

锂离子电池的充电根据电池温度来精细控制充电电压和电流（充电温度曲线）。电池中内置了热敏电阻，根据检测到的温度与充电器进行联动。充电器需要进行温度变化引起的复杂操作验证。此外，温度滞后（在某些操作中，发生温度和解除温度不同）的评估也很重要。例如，电池在低温下停止充电后，温度达到阈值以上并充分上升后再重新开始充电的情况。

• 从WAVE FACTORY输出热敏电阻信号和电池电压模拟信号。

• 将电池电压模拟信号输入到双电源中，并将其作为模拟电池的电子负载运行。

• 当热敏电阻信号超过规定温度时，确认充电器的电流值在下降时发生变化（CC/CV方式充电特性）。

• 如果使用WAVE FACTORY，通过低噪声的信号输出可以高再现性地模拟热敏电阻信号。

• 利用序列功能和任意波形，可以高效地评估操作切换和温度滞后。

  输出电压扩展（可定制）后，无需使用双极电源，即可模拟小容量电池。




  ---

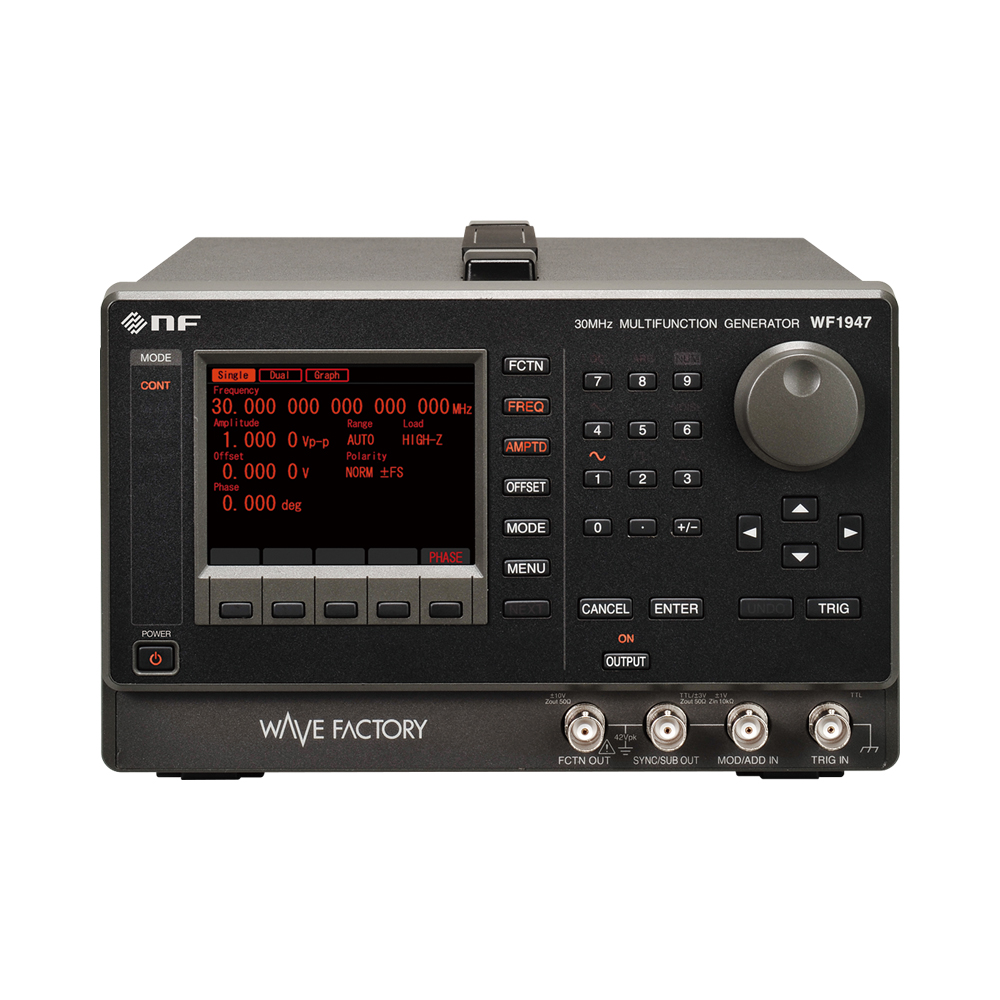

相关产品：

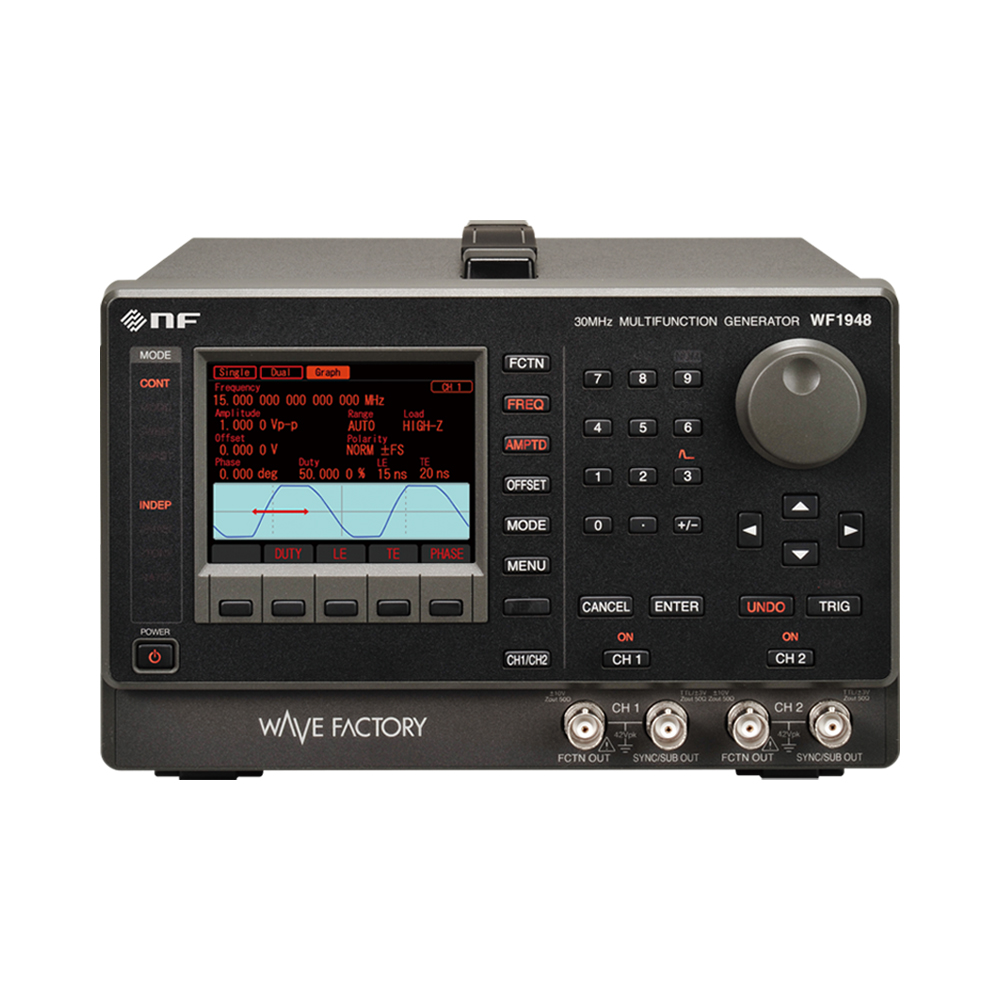

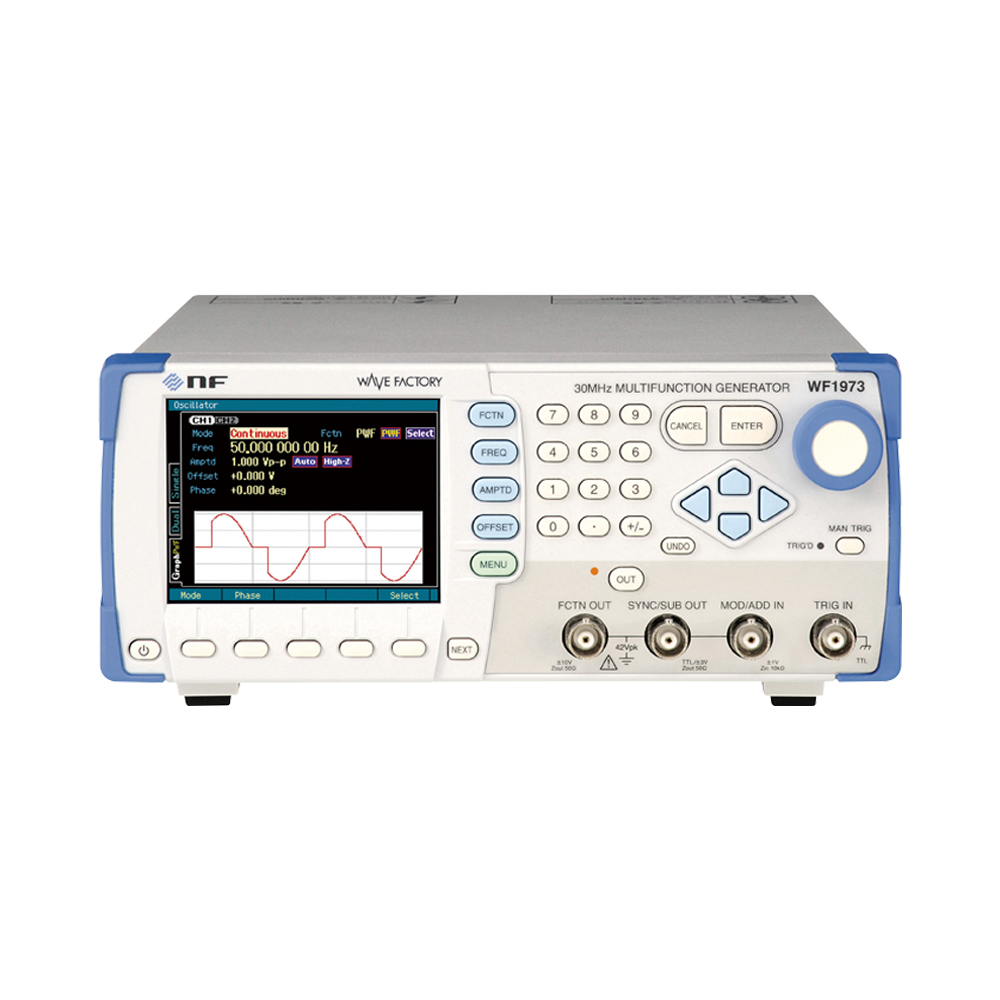

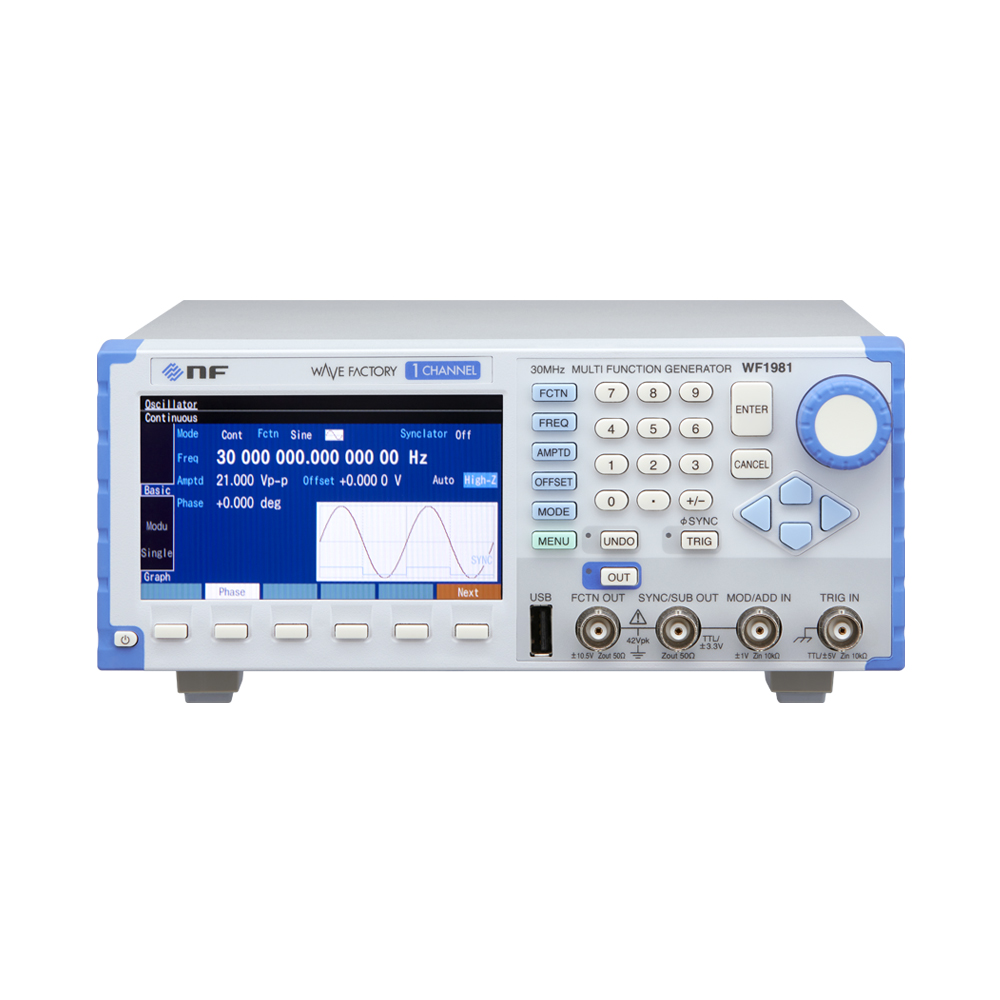

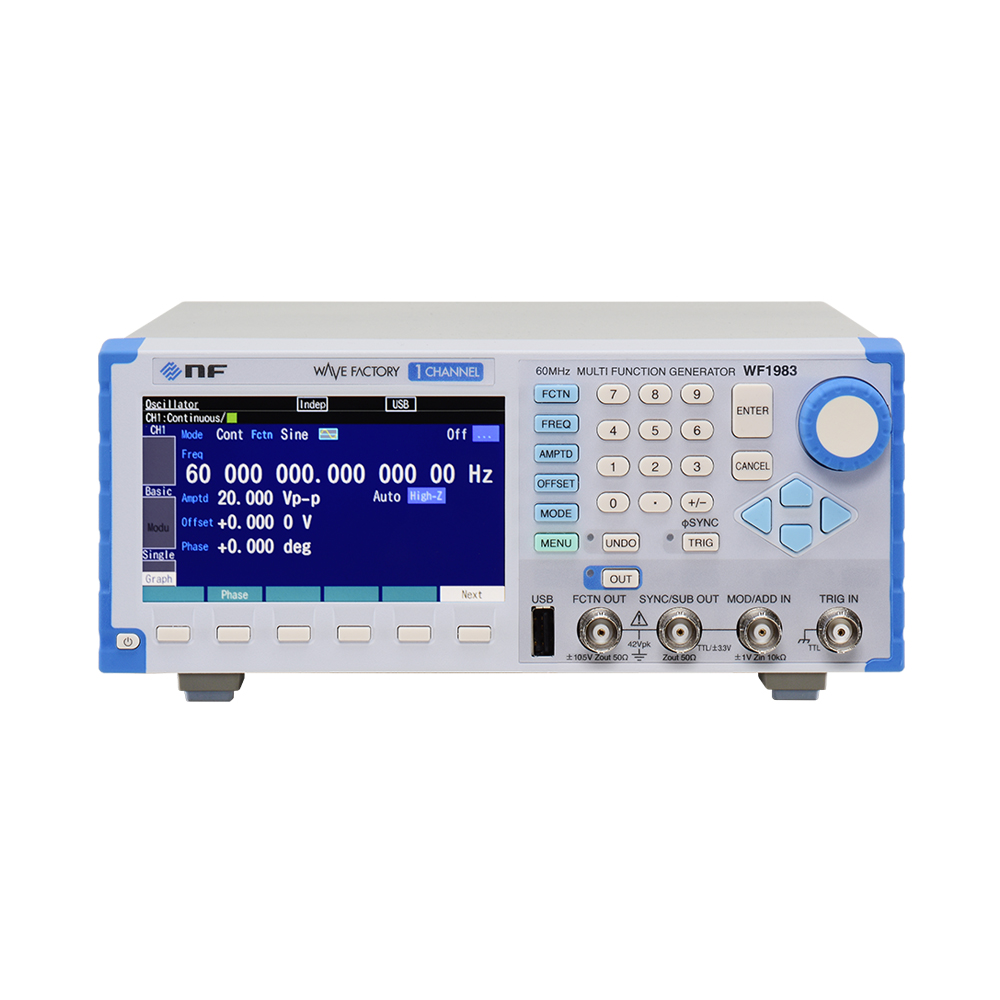

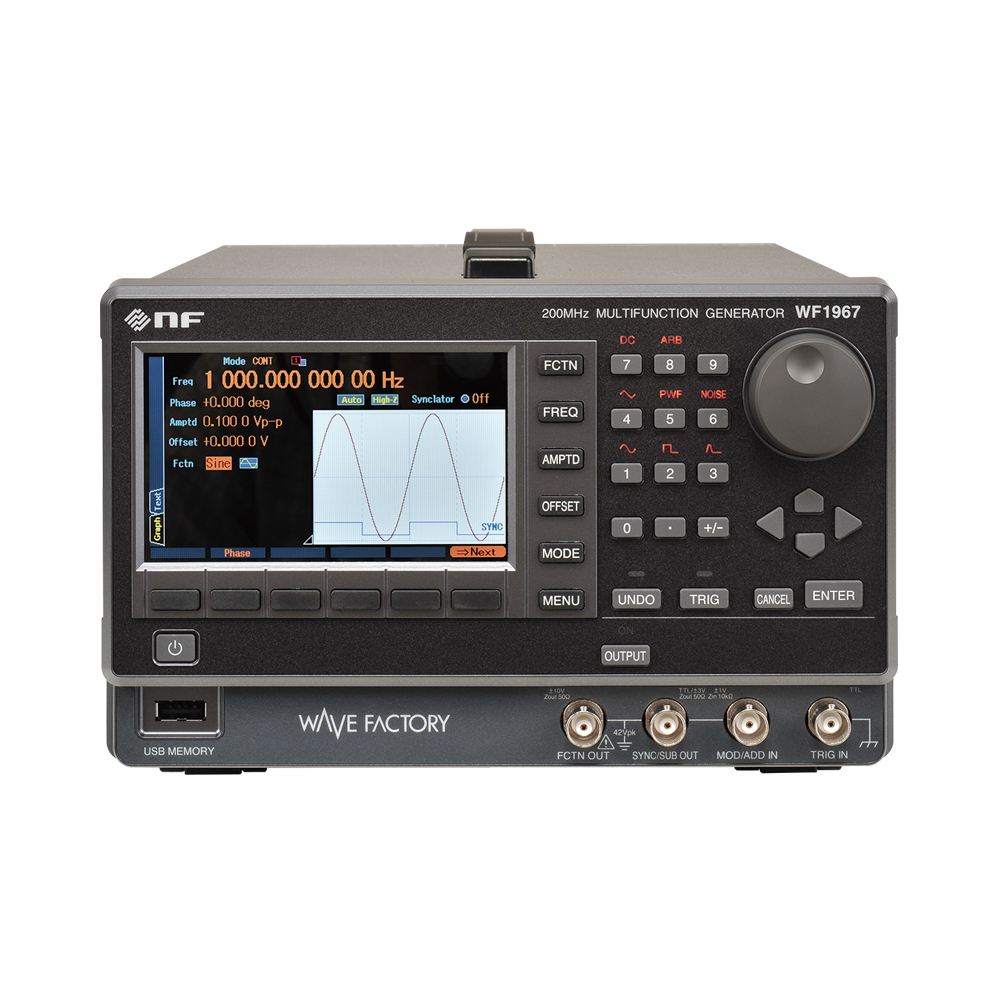

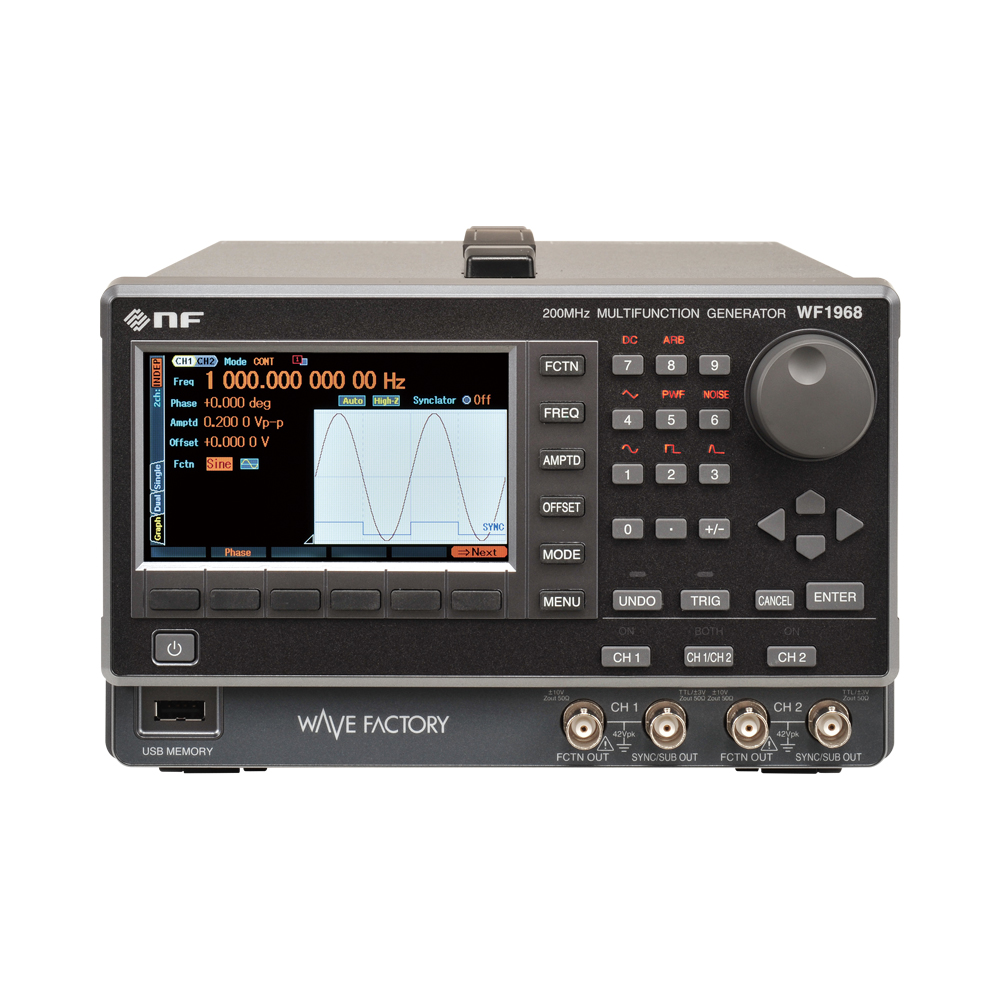

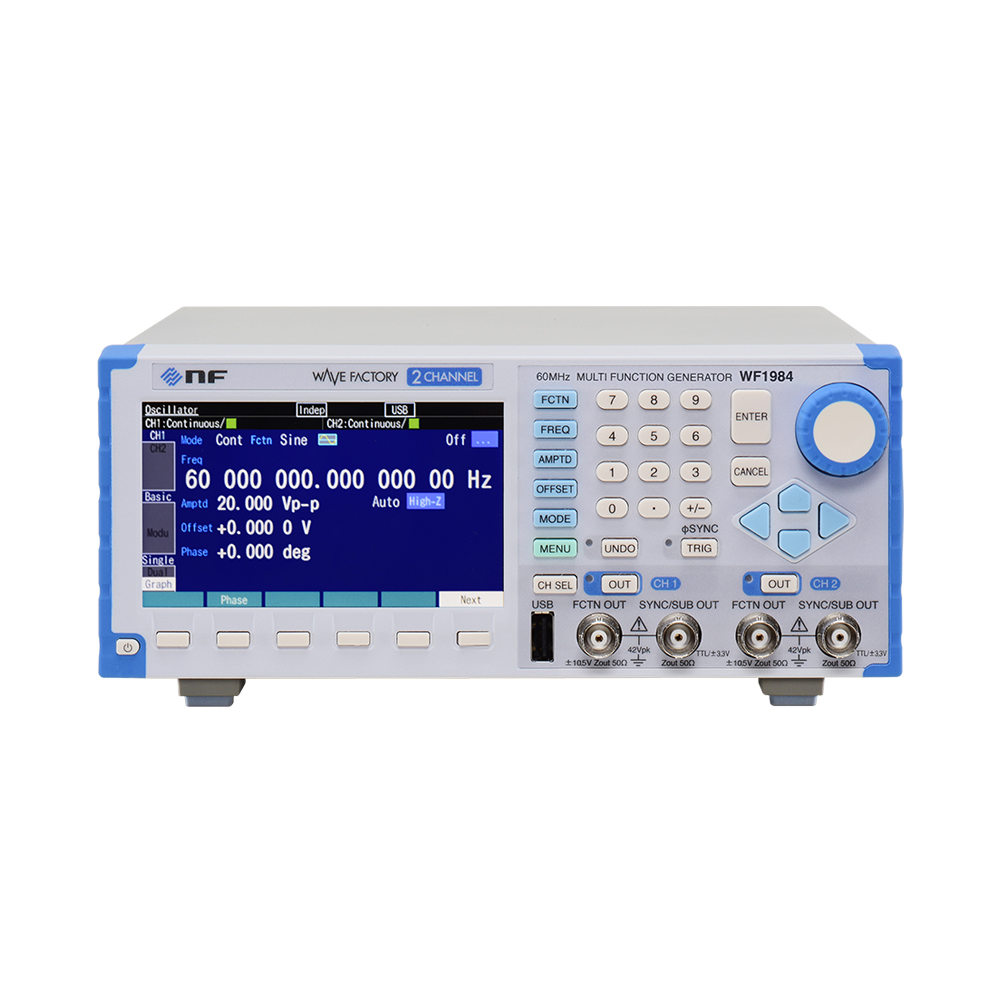

型号	WF1984	WF1983	WF1982	WF1981	WF1968	WF1967	WF1947	WF1948	WF1974	WF1973
通道	2CH	1CH	2CH	1CH	2CH	1CH	1CH	2CH	2CH	1CH
频率	0 ～ 60 MHz		0 ～ 30 MH		0.01µHz ～ 200MHz		0.01µHz ～ 30MHz		0.01µHz ～ 30MHz
下载	WF1981_84-cn.pdf				WF1968_67-cn.pdf		WF1948_47-cn.pdf		WF1973_74-cn.pdf
