数字锁相放大器 (多功能型)LI 5640
发布时间: 2016-12-07 10:56
1mHz～100kHz, 2nV/ F.S
相位稳定度: 0.01º/ºC,
增益稳定度: ±100ppm/ºC
最小时间常数: 10µs,
内置振荡器
停止销售的产品
|
在锁相放大器方面具有丰富经验和顶尖技术的NF公司,将数字信号处理器DSP的高速运算功能最充分的加以发挥,显著提高了功能设备和测量响应的高速性和输出的稳定性,大大加强了与计算机数据的兼容性,并且彻底追求操作性能的提高和成本的降低。实为公司的自信作。
|
|
稳定性高
除了用于输入的前置放大器之外，全部电路实现数字化设计，具有高稳定性、低漂移的特点。在高灵敏度区域，输出的零点漂移被降低到极小。相位稳定性达到0.01º/ºC，增益稳定性达到±100ppm/ºC。如此超强的稳定性，构成了精确度达到41/2位数的高分辨率和输入换算噪声电压为4.5nV/ Hz、相位噪声为0.001º的低噪声性能的技术基础，并为微小信号的测量带来了充分的可靠性。
|
|
|
可以从1 mHz开始测量
实现了从1 mHz开始进行测量，这在模拟式锁相放大器中是无法想象的。对于红外光谱、温度响应等的低速现象分析，本产品提供了一个全新的方法。因为采用数字方式，所以稳定性高，不必担心测量时的漂移问题。对于参照信号，大约只需2个周期就可锁定，因此为低频信号测量带来极大便利。
|
|
|
响应迅速而且顺畅
"快速而且顺畅的测量响应"
波形检测部分的最小时间常数为10μs。直流输出数字模拟（D/A）转换最高达到256k个样本/秒、16比特的高速度与高精确度。不但可用X-Y方式，而且可以用R-θ输出方式随时得到高速响应结果。数字数据的存储速度最高达到16k个样本/秒。此外，还新配备了可在信号周期内测取移动平均量的同步滤波器。这样，即使是对于很小的时间常数，也能大幅度降低测量值中的脉动成分。而且该同步滤波器可在全频率范围内应用。敬请各位用户务必充分领略其高速而且顺畅的响应特性。
"对切换设定也能即时响应"
即使在测量过程中改变相位或灵敏度等设定，由于能够将此前的数值换算成为新设定情况下的数值，所以测量值的响应快速可靠。这样，即使在时间常数较大的情况下，也不必等待该长时间常数的响应。
|
|
|
操作方法简易
本产品可按照信号输入、滤波器、动态保留、灵敏度、以及时间常数的顺序以自左至右进行单向设定。
键盘配置简单明了，避免产生设定错误。在测量未知的输入信号时，有极其便捷的自动设定（Auto-Set）键可供选用。
有3组大型显示屏，更有利于准确读取设定和测量值。此外，还配备了修正旋钮（Modify Dial）和模拟指示器，可用模拟方式来感受数字锁相放大器的性能。
|
|
|
两种型号的产品

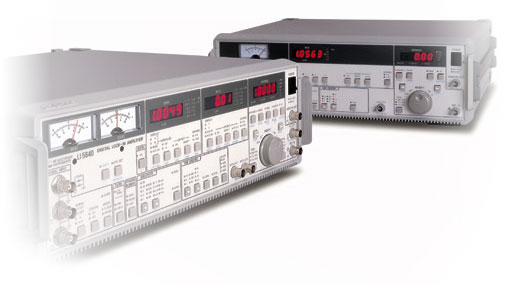

有两种型号的产品可供选用，其中LI5640型是性能丰富的多功能数字锁相放大器，而LI5630型是传承了其基本性能、同时更专注于简洁功能的经济型数字锁相放大器。
两种型号都是2相位型。
|
|
左<<
|
>> 右
|
|
|
|
LI5630
|
LI5630型传承了LI 5640型多功能数字锁相放大器的基本性能、同时又专注于简洁的功能,是一种经济型的数字锁相放大器。
|
|
|
LI5640与LI563的比较
|
|
功能
|
LI5640
|
LI5630
|
|
输入
|
电压输入
|
|
|
|
电流输入
|
|
--
|
|
参考信号
|
内部·外部·信号
|
外部
|
|
输出
|
测定项目
|
X, Y, R, θ, NOISE, AUX IN
|
X, Y, R, θ,
|
|
数值、电表、外部直流输出
|
2 通道输出
|
单通道输出
|
|
X, Y, R,θ更新速率
|
256k 个样本/秒
|
256k 个样本/秒
|
|
内置振荡器
|
|
--
|
|
|
|

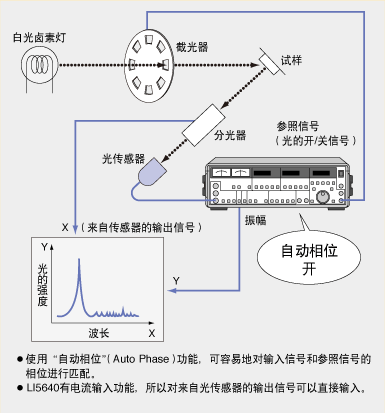

材料的光谱反射测量
|
|
|
|
|
|

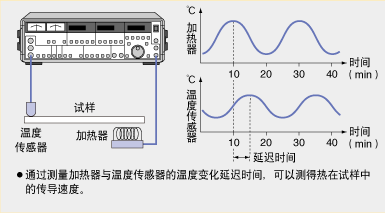

材料的热传导特性的测量
|
|
|
|
|
|
其他应用
|
|
|
|
|
光的测量（强度、吸收等）
|
|
|
光谱分析
（一般光谱、奥格（Auger）电子光谱、光声光谱、拉曼（Raman）光谱等）
|
|
|
光陀螺
|
|
|
磁性测量
（磁性材料的评估、振动式磁力计、用SQUID检测磁性）
|
|
|
传感器评估
|
|
|
电桥的检测器
|
|
|
阻抗测量
|
|
|
机械振动测量
|
|
|
生物和生理信号测量
|
|
|
|
