数字锁相放大器LI5655
    发布时间: 2026-05-14 16:06

实现了相位检测后的数字处理高稳定性。高达 100 dB 的出色动态储备、约 1.5 M 样本/S的更新率、具有 16 bit振幅分辨率的快速平滑输出响应以及可提高小信号测量可靠性的基本性能。配备了同时双频测量*和分数谐波测量等新功能，以满足各种应用领域的高级测量需求。

  • LI5655    0.5Hz～3MHz、10nV～1V F.S. 、10fA～1μA F.S.

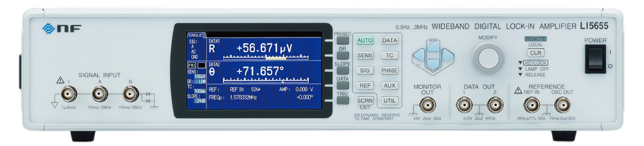

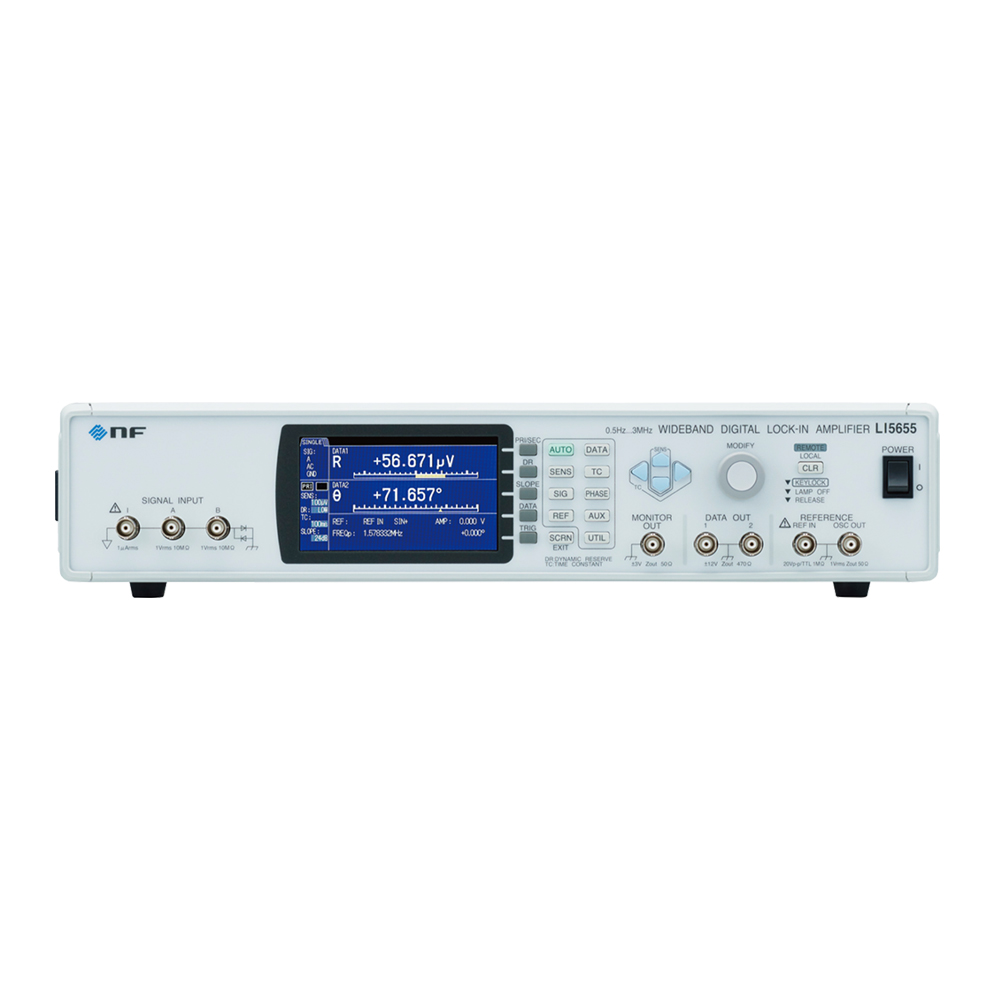

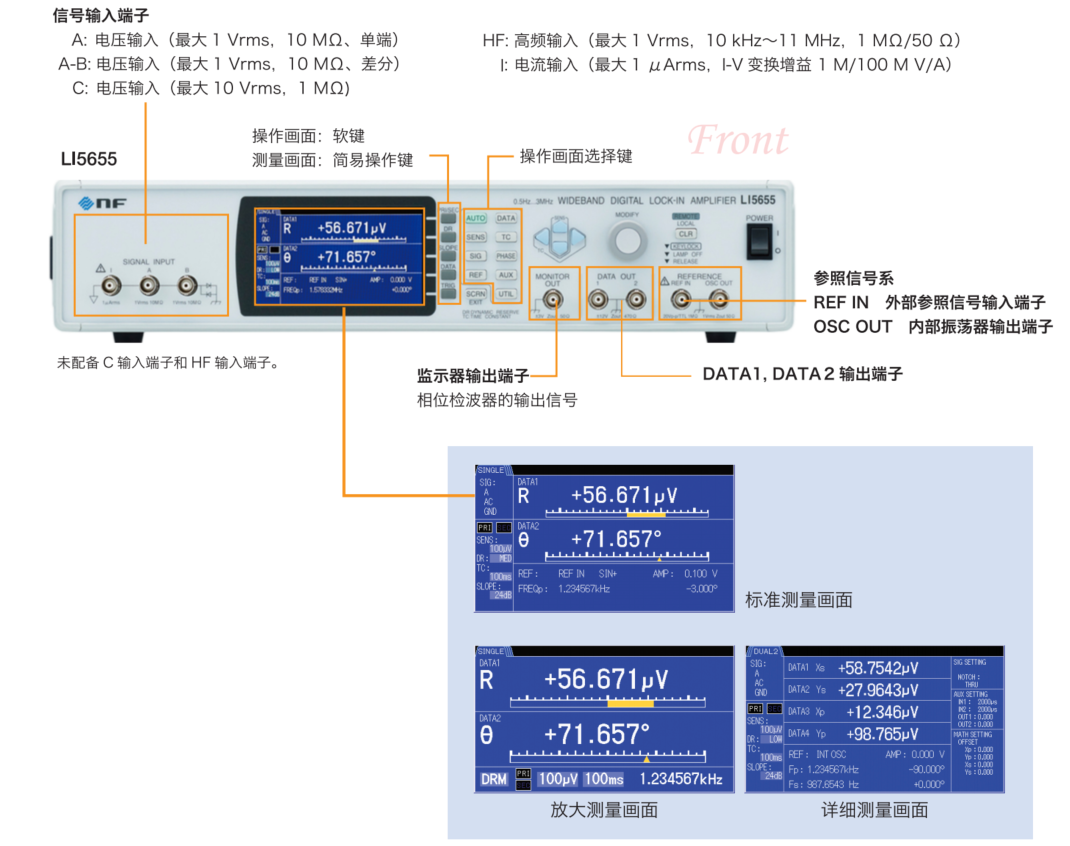

数字锁相放大器LI5655

高速响应·宽带·高稳定性数字锁相放大器。

■频率范围：0.5 Hz～3 MHz

■电压测量：10 nV～1 V* F.S.　

■电流测量：10 fA～1 μA F.S.

■最小时间常数：1 μs                  ■模拟输出最高刷新率：约1.5 M个样本 ／秒

■双频同时测量: 配备2套2相位检波器，同时测量2个频率分量

■分数谐波测量：按基波分数倍的频率（1～63）／（1～63）进行测量

■外部10 MHz同步输入：使用外部基准频率，可与其他设备的频率标准保持同步

■测量参数：X, Y, R, θ, DC, NOISE      ■通讯界面：USB，GPIB，RS-232，LAN

■薄型2U尺寸（88 mm）

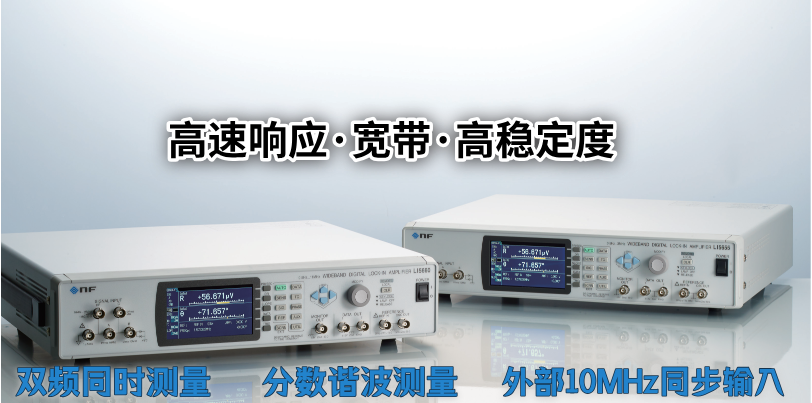

锁相放大器


锁相放大器可检测到被噪声掩盖的非常细微的交流信号， 被广泛应用于扫描探针显微镜,太赫兹光谱仪,  自旋电子学等最尖端研究领域。NF的最新锁相放大器LI5600 系列通过相位检波以后的数据处理，实现高稳定性。最高 100 dB 的优秀动态保留,  刷新率约 1.5 M 个样本 /s（LI5660/LI5650）,  振幅分辨率达到 16 位的高速而平稳的输出响应，具备了提高微小信号测量可靠性的各种基本性能。LI5660 的最高测量频率为 11MHz（配备 HF 输入端子）,  LI5655 为 3MHz，与原来机型相比，覆盖了高频区域。另外，LI5650/LI5645 可对应从 1 mHz 的低频至 250 kHz 的测量。并且配备了双频同时测量 *和分数谐波测量等新功能，可支持各种应用领域的高水平测量需求。


■高速响应・高稳定性

  • 时间常数

    检波部的最小时间常数在 LI5655上为 1 μ。
    通过提升锁相放大器自身的性能，实现了高频与高速响应。

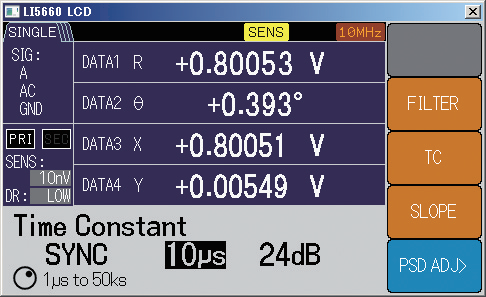

    		时间常数设置
    时间常数设置




  • 同步滤波器

    配备了信号的整数周期的同步（移动平均）滤波器。通过这项功能，可减轻伴随检波而产生的测量信号纹波。同步滤波器和时间常数滤波器是各自独立工作的，

    因此无需增大时间常数就能改善 SN 比，最终得到高速响应的结果。

  • 锁相周期

    通过采用数字方式，在低频（数 Hz 以下）时，按照约 2 个周期对参照信号锁定。

  • 优秀的动态保留

    通过把相位检波及随后的处理实行数字化，与模拟方式相比，高增益时的输出漂移小，可获得最高 100 dB 的动态保留。

    （可在信号满量程的 100,000 倍的噪声下进行测定。）


■宽带　高频输入端子，最高 3 MHz

  • 电压测量除单端（A）及差分（A-B）输入



■丰富的参照信号源与检测模式

  • 分数谐波测量　按基波分数倍的频率（1～63）／（ 1～63）

    可按基波的分数倍的频率进行测量。在LI5660/LI5655/LI5650 的双频模式下，

    可将提供给主检波器的参照信号频率按主频率的 n/m 倍,

    将提供给副检波器的参照信号频率按 n 倍或不同于主频率的值进行测量。

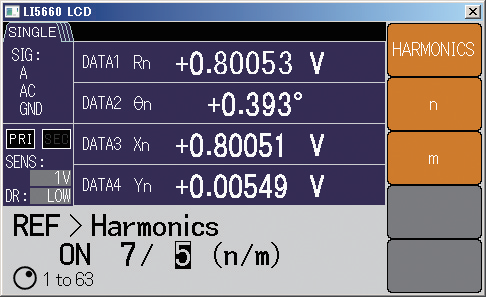

分数谐波设置

分数谐波设置

谐波测量是2个测量频率之间为整数倍（f2=（f1×n））。在这种情况下，f1侧的信号如有失真，就会成为整数倍的频率（谐波），从而无法与f2的信号区别。如果是分数谐波测量，可按照f2 = f1×n/m的关系进行测量，因此即便f1中产生了失真的谐波，也可以设定对f2没有影响的频率，从而不受f1的谐波的影响，对f2进行高灵敏度测量。


  • 双频同时测量　2位相（Rcosθ, Rsinθ）,  2系統（主検波器,  副検波器）

    ●同时测量2个频率分量　●比例运算　●相位检波器的级联配备了2套2相位检波器（PSD），可同时测量1个输入信号中包含的2个频率分量，因此用1台设备就能进行双光束法等测量，而以往则需要2台锁相放大器。另外，可求出测定量与基准值之比的比例运算，以及在主检波器上进行副检波器的级联，可在主检波器对信号进行检波后，再用副检波器进行检波。

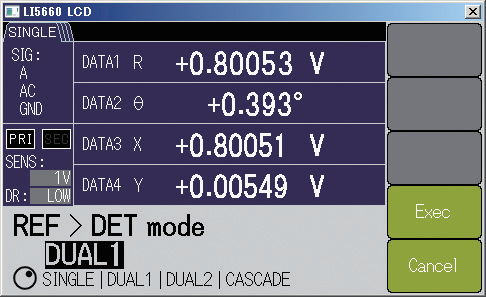

双频模式(DUAL1)设置

双频模式(DUAL1)设置

检测模式主检波器副检波器功能
SINGLE＊基波／分数谐波无1个频率,  2相位检波
DUAL1基波／分数谐波基波／谐波同时测量1个输入信号中包含的基波及其谐波分量

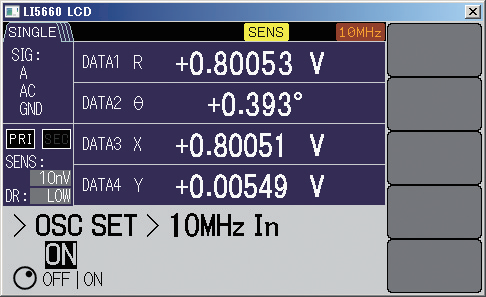

外部10 MHz基准频率输入设置

外部 10 MHz 基准频率输入设置

DUAL2主频率副频率同时测量1个输入信号中包含的独立的2个频率分量
CASCADE主频率副频率对主检波器与副检波器进行级联

＊LI5645为2相位·1个频率值,  仅有SINGLE模式


  • 外部10MHz同步　使用外部基准频率，可与其他设备的频率标准保持同步

    使LI5660/LI5655按通用的10 MHz频率源与信号发生器等其他设备同步运行，不使用外部参照信号（REF IN），与任意的频率（数值设定）同步。


应用

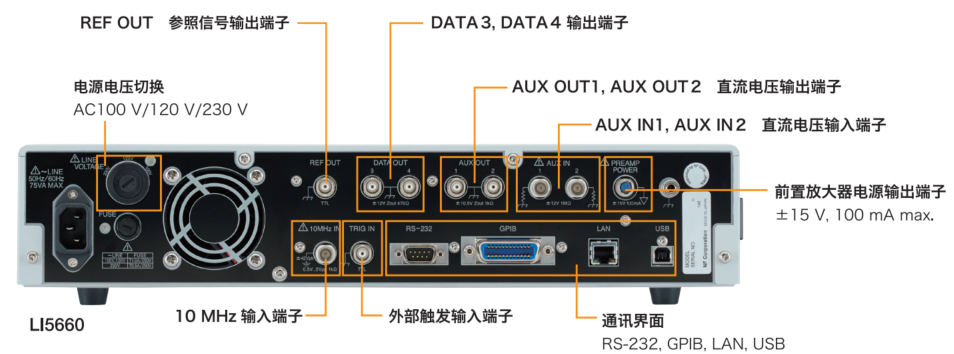

LI5660后面板

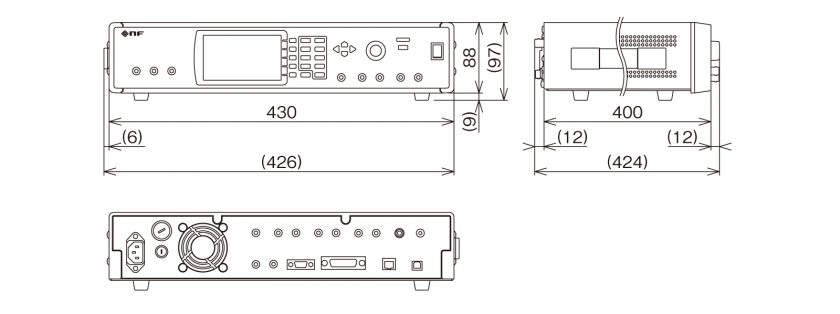

外形尺寸

LI5655


                                                                                  单位：mm

选项

  • PA-001-2779 机架安装套件（EIA）。

  • PA-001-2780 槽安装套件（JIS）
