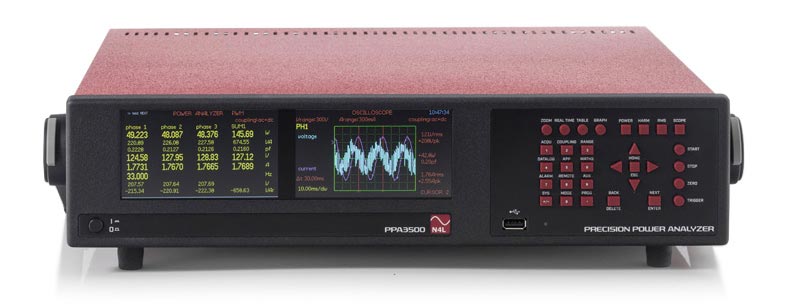

出色的精度

典型值为0.03％

2U尺寸

全球唯一的2U尺寸高精度6相功率分析仪*

1MHz带宽

宽带宽非常适合失真信号分析，例如PWM逆变器驱动器

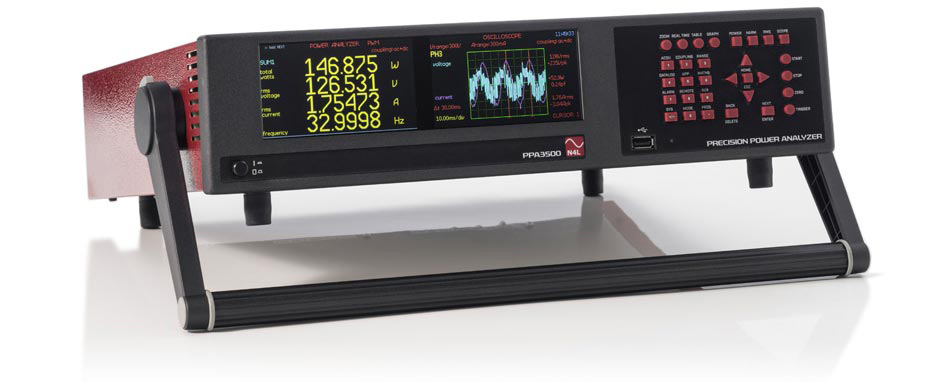

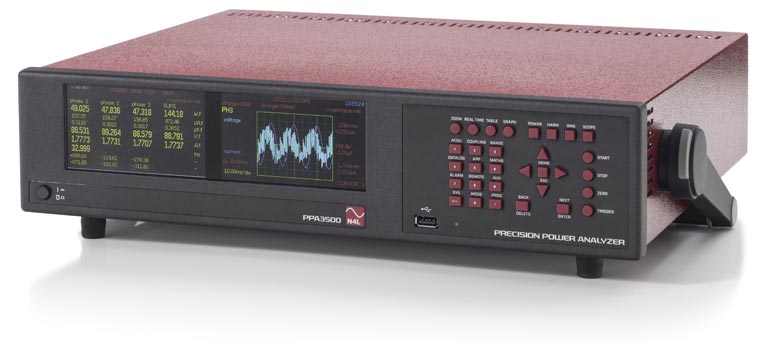

直观的用户界面

“快捷键”和字母数字键盘

标配扭矩和速度输入

+/- 10V，模拟直流和脉冲输入

系统总效率计算

电气到电气和电气到机械的实时监控和效率计算

变频器分析的理想选择

电动汽车，变速驱动器，工业和其他应用

8相分析

使用3P2W + CH3 + 3P2W + CH3测量8相，包括3相输入电源，DC总线和3相输出电源

基于DFT的功率计算

利用DFT傅里叶分析的强大功能，可以使用顶级的DSP和FPGA。

仅用2瓦表进行三相功率测量

使用3相2瓦表模式时，独特的“ 3瓦表转换”模式可提供独立的相功率信息

频率范围

带宽

DC，10mHz〜1MHz

范围1 + 2：DC，10mHz〜100kHz

电压输入

内部范围

正常：100mVpk〜2500Vpk（10个范围= 100mV，300mV，1V，3V，10V，30V，100V，300V，1KV，3KV）

内部精度

1V〜3000Vpk：0.04％Rdg + 0.1％Rng +（0.005％x kHz）+ 5mV

100mV〜300mV：0.04％Rdg + 0.1％Rng +（0.01％x kHz）+ 1mV

外部电压BNC输入范围

1mVpk〜3Vpk [BNC连接器3Vpk最大输入] 8个范围= 1mV，3mV，10mV，30mV，100mV，300mV，1V，3V

外部电压输入精度

0.04％Rdg + 0.1％Rng +（0.005％x kHz）+ 3uV

电流输入

PPA3500 LC-低电流20Arms分流器，4mm安全连接器

10mApk〜300Apk（20Arms）（10个量程= 10mA，30mA，100mA，300mA，1A，3A，10A，30A，100A，300A）

PPA3500 30Arms分流器4mm安全连接器

30mApk〜1000Apk（30Arms）（10个量程= 30mA，100mA，300mA，1A，3A，10A，30A，100A，300A，1KA）

内部分流精度20Arms

100mA〜300Apk：0.04％Rdg + 0.1％Rng + 0.005％x kHz）+ 300uA

10mA〜30mApk：0.04％Rdg + 0.1％Rng + 0.01％x kHz）+ 100uA

内部分流精度HC 30Arms

300mA〜1kApk：0.04％Rdg + 0.1％Rng + 0.005％x kHz）+ 900uA

30mA〜100mApk：0.04％Rdg + 0.1％Rng + 0.01％x kHz）+ 300uA

外部电流BNC输入范围

1mVpk〜3Vpk 8个范围= 1mV，3mV，10mV，30mV，100mV，300mV，1V，3V

外部电流输入精度

0.04％Rdg + 0.1％Rng +（0.005％/ kHz）+ 3uV

相位精度

范围3〜10

0.005度+（0.01度x kHz）

范围1 + 2

0.005度+（0.02度x kHz）

功率精度

范围3〜10

[0.1％+ 0.1％/ pf +（0.01％x kHz）/ pf] Rdg + 0.05％VA Rng

范围1 + 2

[0.1％+ 0.1％/ pf +（0.02％x kHz）/ pf] Rdg + 0.05％VA Rng

40Hz至850Hz

[0.06％+ 0.1％/ pf +（0.01％x kHz）/ pf] Rdg + 0.03％VA Rng

一般

波峰因数

20（电压和电流）

采样率

所有通道均为1Ms / s，实时无间隙

IEC兼容模式

IEC62301备用电源

应用模式

PWM电机驱动，镇流器，浪涌，电源变压器，备用电源

CMRR-共模抑制比

250V @ 50Hz –≥1mA（150dB）100V @ 100kHz –≥3mA（130dB）

测量参数

W，VA，Var，pf，V＆A –均方根值，整流平均值，AC，DC，峰值，电涌，波峰因数，形状因数，星形至增量电压，+ ve Pk，-ve Pk

频率（Hz），相位（deg），基本原理，阻抗

谐波，THD，TIF，THF，TRD，TDD

积分值，数据记录，总和和中性值

数据记录

（最多4个用户可选的测量功能（PC软件有30个）

数据记录窗口

无间隙分析，最小窗口5ms

记忆

RAM多达500万条记录

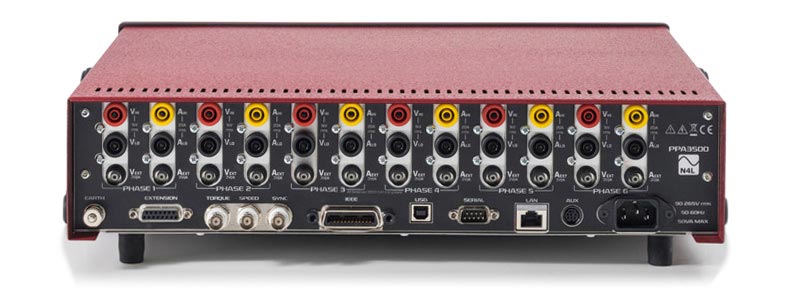

通讯端口

RS232

波特率高达38.4kbps，RTS / CTS流量控制

局域网

10/100 Base-T以太网自动感应

GPIB

兼容IEEE488.2。

USB

兼容USB 2.0和1.1

模拟输出

双极性±10V（BNC）

速度输入

BNC双极性±10V或脉冲计数1Hz至1MHz 0.01％Rdg

扭力

BNC双极性±10V或脉冲计数1Hz至1MHz 0.01％Rdg
