软磁材料损耗测试系统采用交叉功率法、功率表法和谐振法，覆盖10Hz至30MHz频率范围，最大功率可达16KVA，可精确测量磁芯损耗。该系统在10MHz内相位测量精度为±0.15°（典型值），30MHz时精度为±0.30°（单绕线法，典型值）。大功率成品测试采用VAW法，最高支持16KVA。DC重叠电流在交叉功率法下为30A，VAW法最大50A（需配合BP4650）。大功率磁芯损耗测试系统基于VAW功率表法，主要应用于新能源汽车和光伏逆变器的成品磁芯测试。具体型号PPA5500-DTI支持10KHz-300KHz和6KVA，高功率型号支持10KHz-100KHz和18KVA。DC叠加损耗测试频率可达100KHz，直流电流为0-30A。系统可搭配自动测试软件进行大功率自动励磁记录，并能与恒温箱配合实现恒温条件下的测试。高频测试时，通过CH2335功率分析仪进行数据补偿。

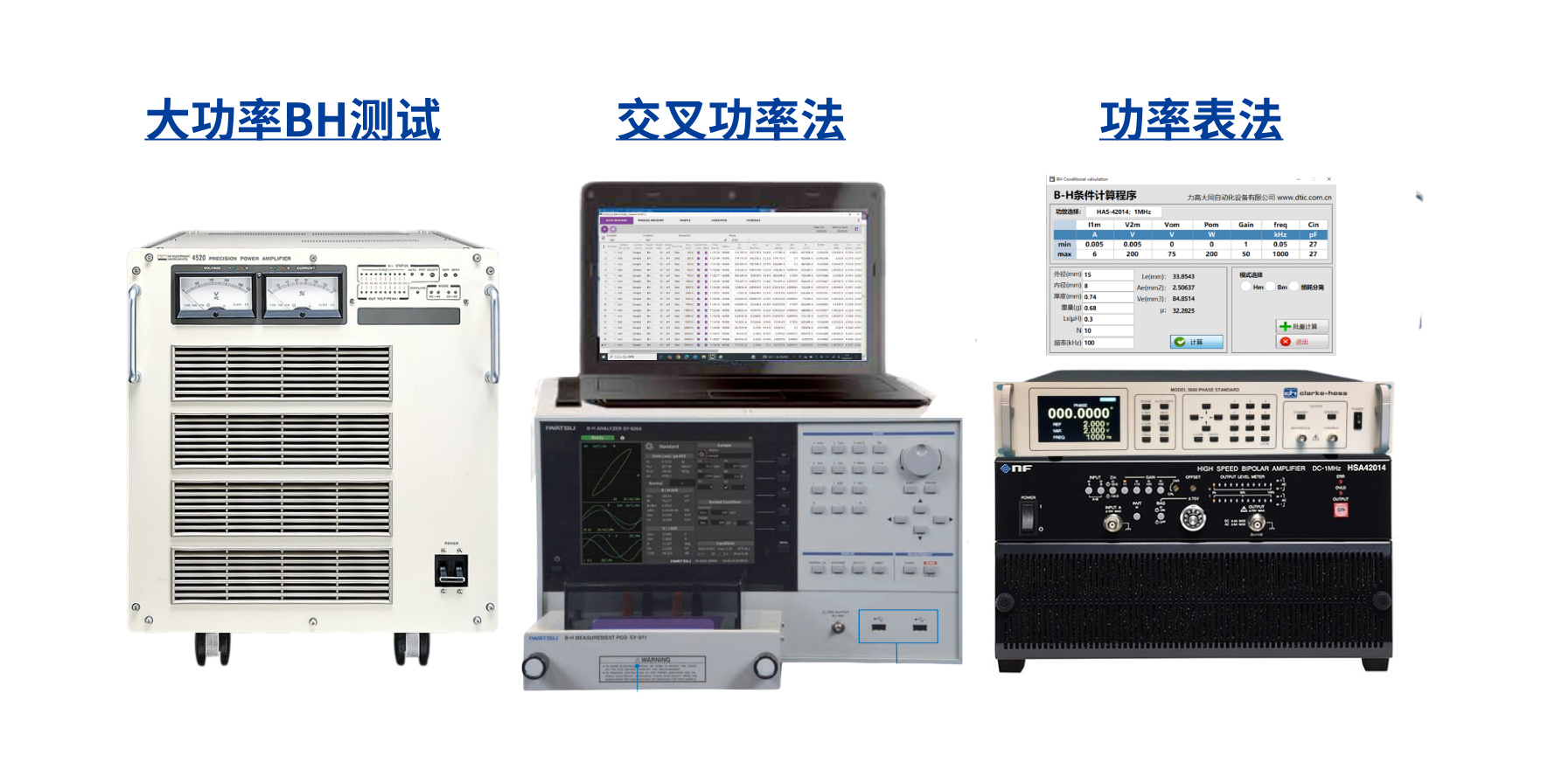

软磁材料损耗测试有基于交叉功率法、功率表法、谐振法
从10Hz到高频30MHz，最大功率16KVA准确测量磁芯损耗
特点:
● 10MHz内测量，相位测量精度为±0.15°（典型值）
● 30MHz测量，相位测量精度为±0.30°（单绕线法、典型値）
● 大功率成品测试为VAW 法，最高到16KVA
● DC重叠电流交叉功率法30A，VAW法最大50A（BP4650配合）

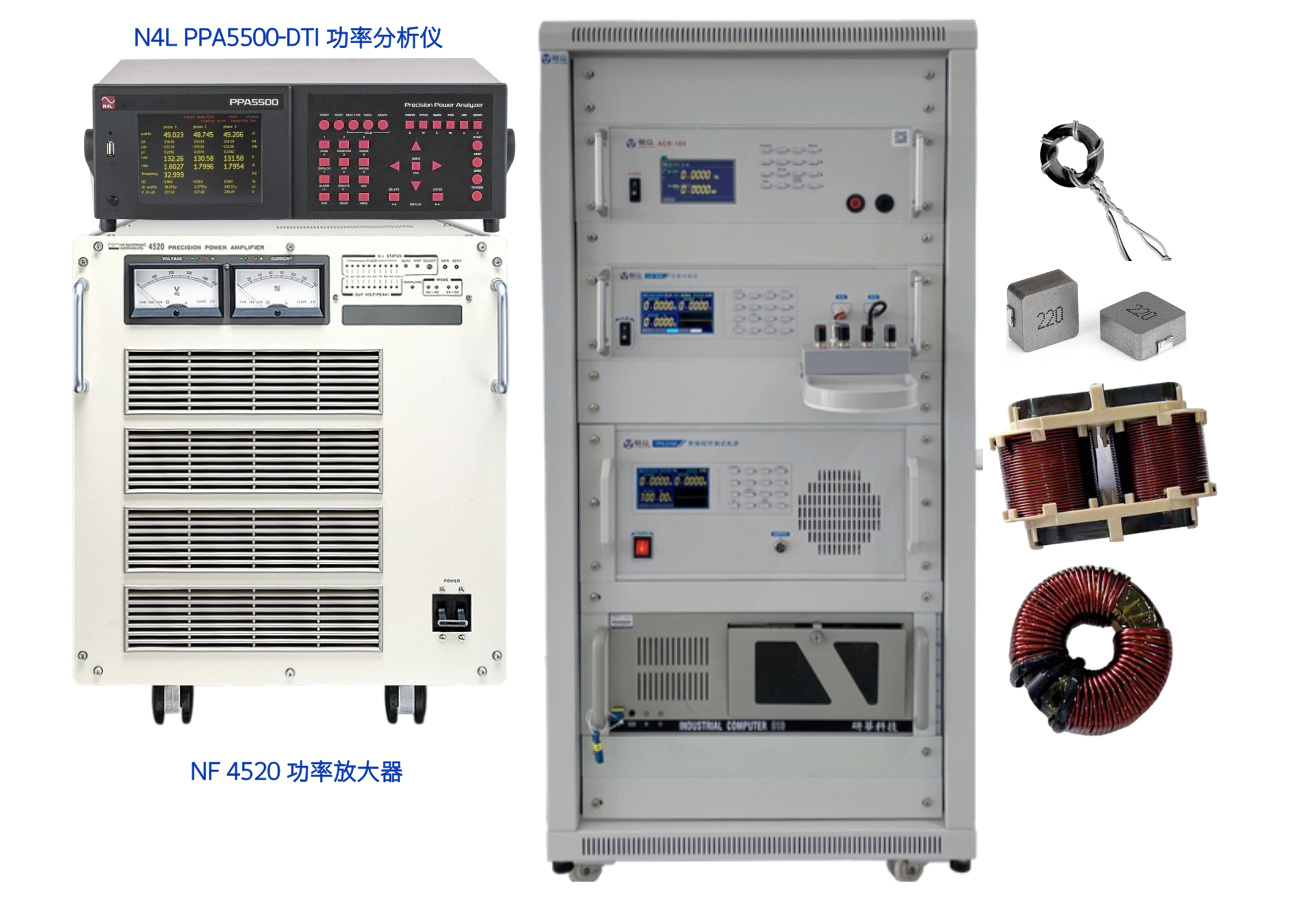

大功率磁芯损耗测试系统 采用VAW功率表法
主要应用于 新能源汽车光伏逆变器成品磁芯测试
● PPA5500-DTI: 10KHz-300KHz 6KVA 。
● 高 功 率： 10KHz-100KHz 18KVA
● DC叠加损耗：~100KHz DC:0-30A
● 搭配自动测试软件，大功率自动励磁记录数据。
● 搭配恒温箱可实现恒温条件下测试。

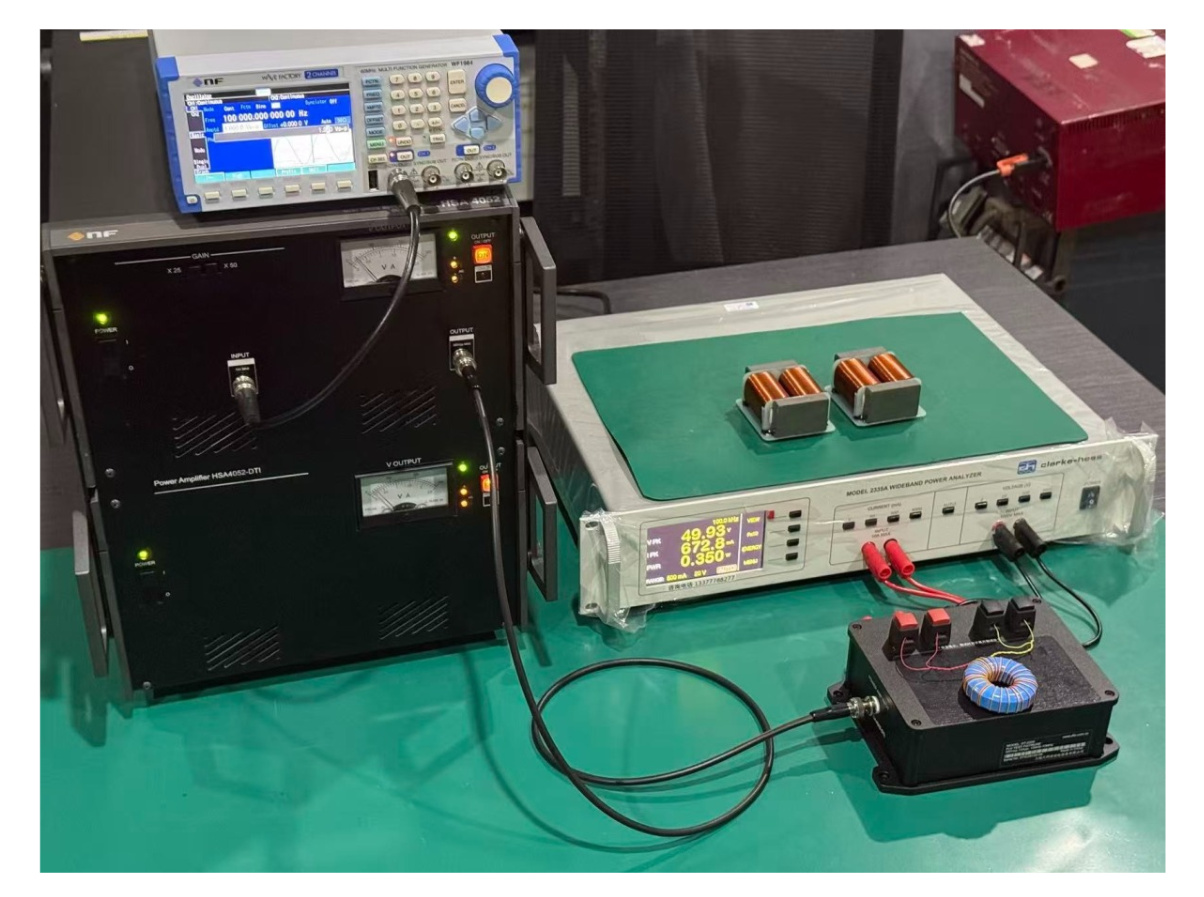

功率表法高频测试的数据补偿--搭配CH2335功率分析仪
