1、概要：

本产品为NF WF系列高水平机能并结合高性能为一体信号发生器。

输出200M HZ:其中（WF1967单频道、WF1968双频道）

信号发生方式保存了原有的DDS方式

(DDS: Direct Digital Synthesizer:直接数字式合成器）

→NF的特有技术

2、产品的主要特点：

1. 对应高频200MHz

      不仅为单纯的高频输出，实现宽频高速启动

     →不仅是数字回路设计，NF在增幅回路上独到的设计，有效的差别化其他同类产品




2. 输出波形规格多样化

   →与以往机型相比失真率等波形质量上有飞跃的进步




3. 多功能

   →与以往机型相比追加了更多使用的新机能




3、输出波形性能的提高

（1）信号输出性能得到了提高

    ●输出信号频率带宽 200MHz （正弦波）

　●方形波最大输出频率  70MHz

　●输出振幅  0.01mVp-p～20Vp-p (0.01μ～110MHｚ）

　　　　　　0.01mVp-p～4Vp-p（110MHｚ～200MHｚ）

　　　※最高输出频率带域根据波形不同而不同（200MHz只限正弦波）

　●输出信号分辨率16bit

　●低震动(Jitter)  方形波震动，触发震动都得到改善

           方形波抖动   85ps rms以下

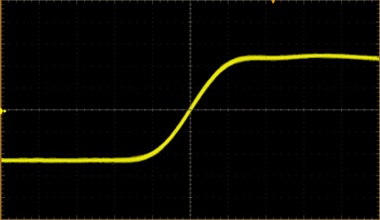

WF1968 方形波 4.9844MHz,1Vp-p 形成波形后由示波器显示   示波器设定 X軸： 2.5ns/div ,Y軸： 200mV/div ,采样 20GS/s 　　　　　实际能力上可以达到40ps

           触发抖动   0.2ns rms以下（typ.）

　●波形低失真   保证0.04%值以下

（2）外部输入信号同步

　●振荡与外部信号同步输出

模拟方式的信号发生器时代用数字方式来实现

　　　　　・有效频率范围：20Hz～10MHz

交流B-H分析仪

4、适合测量的材料形状 ～ 单独可构成闭磁路的样品，例如以下形状：

• 环形磁芯

•

•


• EE磁芯

5、软磁材料特性测量可得到的参数汇总

（1） 常规模式（Normal mode）

该模式主要测试软磁材料的损耗与磁特性：

• 损耗类：Pcv（单位体积铁损）、Pcm（单位质量铁损）、Pc（总铁损），用于评估材料在交变磁场下的能量损耗。

• 磁特性类：Bm（最大磁通密度）、Br（剩磁密度）、Hc（矫顽力）、μₐ（振幅磁导率），这些是表征软磁/硬磁材料性能的核心指标。

• 电气类：V₂ₘ（最大感应电压）、I₁ₘ（最大励磁电流）、VA（视在功率），反映了测试回路的电气响应。

（2） μ模式（μ mode）

该模式更侧重材料的高频/动态磁性能与电路参数：

• 复数磁导率：μ'（实部，存储磁能）、μ''（虚部，损耗磁能）、μ_z（阻抗磁导率），是分析高频下磁芯损耗的关键。

• 电路参数：L（电感）、R（电阻）、Z（阻抗），直接关联磁性元件在电路中的电气行为。

• 损耗与品质：tanδ（损耗系数）、Q（品质因数），用于评估磁芯在特定频率下的效率与稳定性。

6、功率损耗测量--软磁性材料在交变磁场作用下产生的能量损耗，称为铁损（功率损耗）

近几年，由于磁性组件趋于小型化，低损耗化要求的高涨，如何降低铁损(功率损耗)变得非常重要。BH分析仪能够从低频到高频的磁特性，在市场中得到广泛应用。
