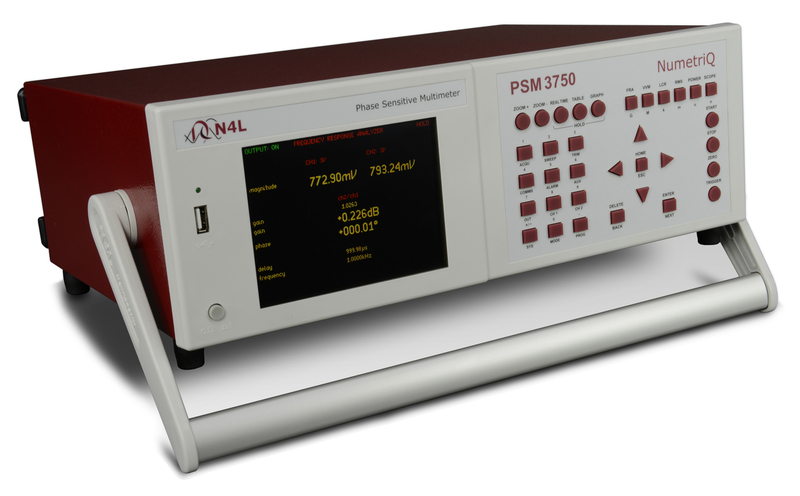

PSM3750
N4L 公司革新产品PSM3750 应运而生，这款产品是N4L革命性的创新产品，频率达50MHZ，测试耐压高达500V，同时支持阻抗分析等功能，极具性价比与竞争优势。
N4L 公司革新产品PSM3750 应运而生，这款产品是N4L革命性的创新产品，频率达50MHZ，测试耐压高达500V，同时支持阻抗分析等功能，极具性价比与竞争优势。
High Accuracy - Wide Bandwidth - 500Vpk Inputs
Leading wideband accuracy Basic 0.02dB with class leading high frequency performance
Wide frequency range DC, 10mHz to 50MHz
High Voltage Floating Inputs Galvanically Isolated fully floating Inputs - 500Vpk range
Fully Isolated Generator Enables direct connection to feedback loops with the need for isolation transformers
Leading phase accuracy 0.005 degrees plus 0.01 degrees per kHz
Versatile interfaces RS232, USB, optional LAN and GPIB
PC software options Remote control, tables, graphs and database managment of results
Various Measurement Modes FRA, PAV, POWER, LCR, RMS Voltmeter, Scope
|
频率响应分析 |
|
PSM3750为高频率，高精度频率响应测试提供了一套完整的解决方案，以独特的10Vrms输出，500Vpk隔离触发和 500Vpk隔离输入功能使PSM3750频率分析仪在频率响应测试领域迈进了创新的一大步；作为一个隔离的输入频率响 应分析仪，PSM3750也提供了市场领先的增益和相位精度（0.01分贝，0.025度）。 |
|

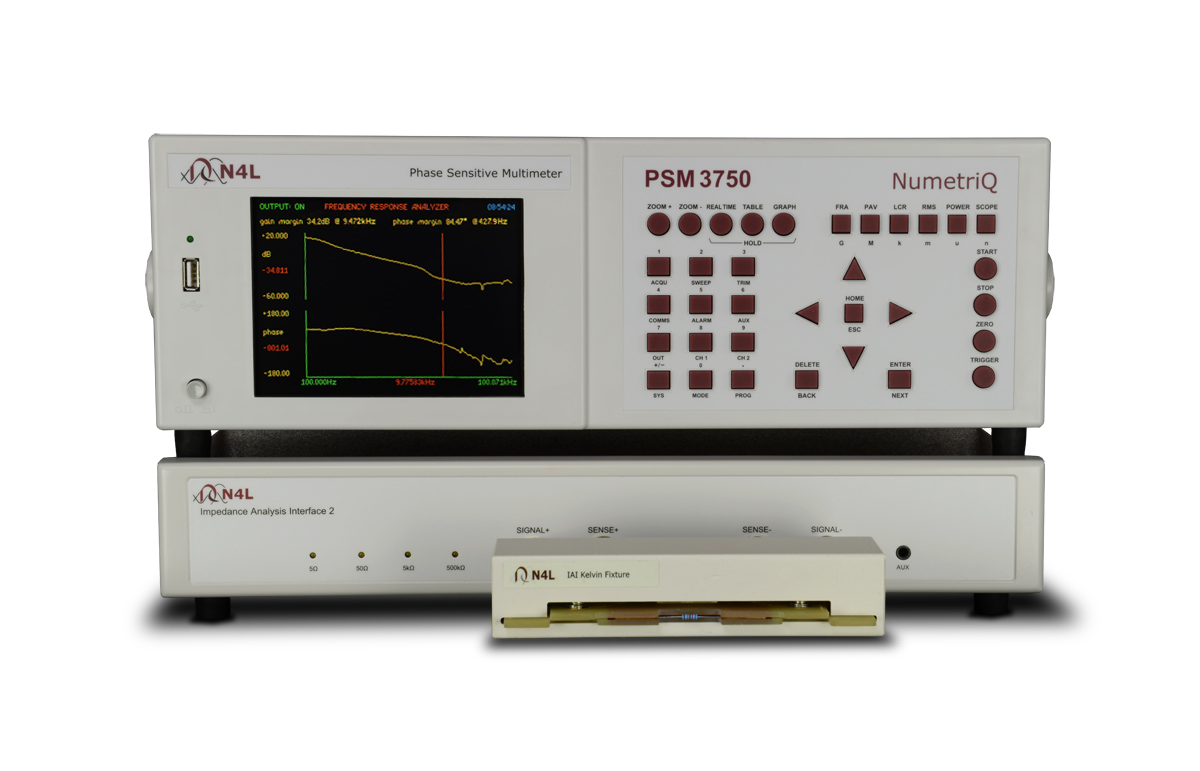

搭配IAI2实现阻抗分析功能 |
|
PSM3750搭配IAI2可为LCR测试提供一个精确的测试方案，N4L公司利用多年来的技术经验总结出：不需要外接分流器， 利用4线开尔文技术，IAI2带宽可以达到50MHz, 使N4L公司在阻抗测试领域具备有很宽测试范围的专利技术。 |
|
隔离功能：高压反馈回路分析 |
|
PSM3750拥有500Vpk的隔离触发器，这就使工程师可以直接接触反馈回路而不需要额外加隔离变压器，通过一个真实的 隔离板卡提供DC & 10uHz到50MHz的带宽，在大多数情况下由于有500Vpk隔离输入，故不需要衰减器，就可以实现使反 馈分析更简单，更快捷和更灵活。 |
|
PSM3750取消了对隔离变压器和差分探头的需求，另外PSM3750从根本上解决了通常在执行分析超过 很宽的频率段时，通常在不同频率段测试需要有很多不同的隔离变压器来支持的缺点，PSM3750通过一个单一的输 出端口可满足全频率段的测试和分析。 |
|
连接方式 |
|

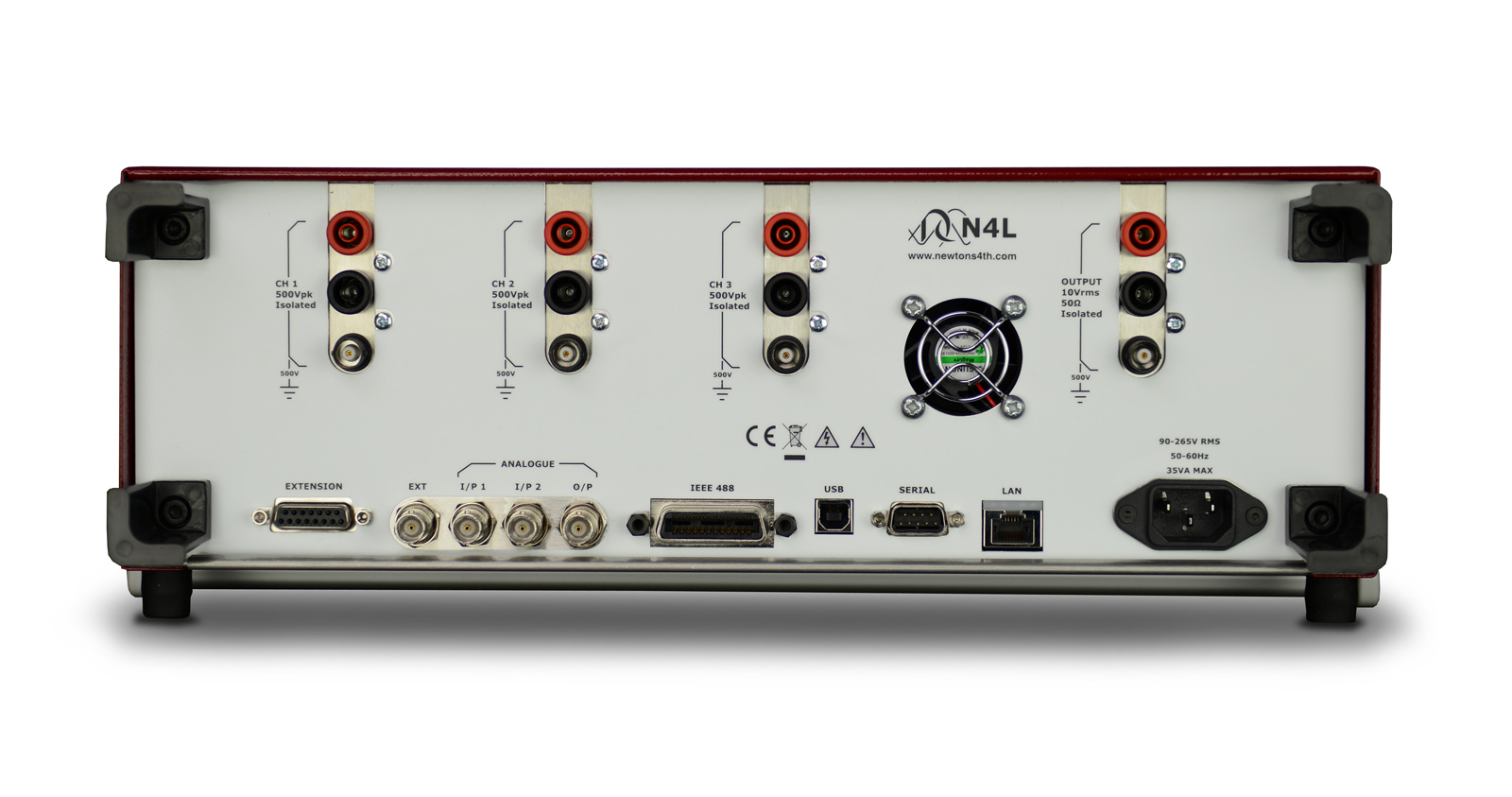

PSM3750后端有3个隔离的输入通道和一个隔离的触发器；3个输入通道和输出通道可以提供BNC和4mm的安全连接，
配合LAN,RS232，USB和GPIB接口，PSM3750频率分析仪可以匹配多种的通讯连接方式。
ACCESSORIES AND PORTS
Datalog
Memory
High Speed Data Streaming
Rate
Window
Buffer
General
Display
Dimension
Weight
Program Stores
Sweep Stores
Remote Operation
Temperature
Power Supply
CMRR
Input Ranges
Connectors
Coupling
500Vpk from earth
Scaling
Ranging
Imput Impedance |
