多功能信号发生器
0.01µHz ∼ 15MHz 或 50MHz
￥ 0.00
0.00
商品描述
0.01µHz ∼ 15MHz 或 50MHz
|
||
|
||
|
|
||
|
|
||
| "停止销售的产品" |
|
|
|
以高精度,多功能,以及使用便捷著称的NF公司的多功能信号发生器WAVE FACTORY已成为测量用信号源的代名词。本产品自从问世以来,承蒙广大用户的信赖与惠顾, WAVE FACTORY也与用户一起在不断进步。为了满足更多用户的测量需要,本公司将产品的“功能·性能·使用的便捷性”进一步提高,并充实了产品系列,为用户提供更高的性能价格比。通过与个人电脑便捷地协同工作,应用范围大幅度扩展。从丰富的系列产品之中,您可选购与您的用途和预算最为合适的产品型号。 |
|
||
|
|
||
|
|
||
|
|
||
| "停止销售的产品" |
 |
 采用DDS(数字直接合成)方式获得高精确度,高分辨率,宽频带的信号0.01µHz～15MHz / 50MHz 频率精确度: ±5ppm 设定分辨率 : 0.01µHz 丰富的波形输出能输出正弦波、方波（占空比50%）、方波（占空比可变）、三角波、锯齿波、反锯齿波、包含噪声的波形、以及任意波形。任意波形可以通过面板操作／经由GPIB、USB接口来制作，最多可以存储12种波形。 另外、可使用任意波形制作软件0105标准配备，简单地用电脑制作和传送复杂的波形。 |
|
多样的振荡功能 突发,门控,触发,触发门控 能任意地控制振荡的开始和停止。采用停止电平功能，可以任意设定振荡停止时的电平。 突发的振荡停止波数，能够各自独立地以0.5波为单位，最大设定到500000.0波为止。  充实的扫描功能,调制功能频率、相位、振幅、偏置、占空比（仅限于方波）的各个参数，可以用连续／单发／选通扫描，线性／对数（对数限于频率、振幅）等组合后进行扫描。 另外，还可以进行AM、FM（FSK）、相位（PSK）、PWM、偏置的各种调制※。 ※WF1943B/WF1944B仅限于FM（FSK）、相位（PSK）。 方波输出设定方便方波的占空比，为0%∼100%可变。（设定时分辨率为0.0001%） 此外，WF1965／WF1966可以设定方波的上升／下降时间。（7ns∼1ms） 2通道运行（WF1944B/WF1946B/WF1966）能输出2通道独立／2相（可变相位）／频率比一定／频率差一定／差分（对于同一频率，振幅·偏置为相反波形）。 具有本级别设备最高的垂直分辨率，能输出高精度波形WF1945B和WF1946B具有16位的波形分辨能力，实现了高品位的波形和振幅精确度。 作为脉冲信号发生器通过上升／下降时间可变（WF1965/WF1966）、占空比可变、触发振荡、触发延迟等功能，可以作为脉冲信号发生器使用。 除了可以设定脉冲的幅度／周期之外，还可以分别独立设定高／低电平的值。 6种型号可供选择根据频率范围、通道数、功能等，可以从6种型号中选择与您的用途和预算相适合的型号。 ※不同的型号有不同的功能，请确认各型号的规格。 卓越的操作功能用按键提示方式实现可靠、顺畅的操作 为了使按键操作简单明了，WAVE FACTORY在操控板表面上采用了按键提示方式。下一步需要要操作的键，依次点亮，从而随时显示必要且充分的信息。 单位设定功能 频率、周期、相位、振幅、偏置、占空比，只要事先输入任意单位名称及其换算公式就能根据此任意单位设定和显示。 每一次设定时不再需要进行繁琐的计算，即可方便地得到符合任意单位的输出信号。 Load 功能 可以设定或显示非开路输出时的实际输出电压。 通道间绝缘 双通道的CH1与CH2之间的信号接地相互绝缘。 输入/输出浮置 信号接地浮置于机壳。 配备USB和GPIB 接口
|
|
||
|
|
||
|
|
||
|
|
||
| "停止销售的产品" |
| 汇集了作为测量用信号源的基本功能。而且更追求高精度,多功能,使用的便捷性!! |
|
|
|
|
|
|
|
|
|

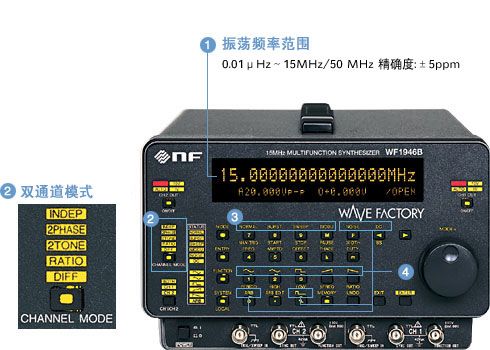

操作面板 |
|
|
详情请参阅NO3 或NO4
|
|
| 除了突发,门控,触发,触发门控之外,还配备了充实的扫描功能,调制功能。 |
 触发门控 |
 触发延迟 |
 占空比扫描 |
|
|
||
 振幅扫描 |
 门控扫描 |
 偏移调制 |
|
|
||
 3值脉冲 (突发/触发) |
 全波整流波形 (突发/触发) |
|
|
|
||
|
|
|
| 正弦波,三角波,方波,锯齿波,任意波形,噪声,直流 |
|
|
方波 |
|
占空比可变 可变范围: 0～100% 设定分辨率: 0.0001% |
|
|
上升,下降沿时间可变(仅适用于WF1965和WF1966) 可变范围: 7 ns～1 ms 设定分辨率: 3位数 |
|
|
可与脉冲信号发生器进行同样的设定和运行 |
|
|
任意波形 |
|
|
最大12波形,任意波形最长64K (WF1943B, WF1944B, WF1945B, WF1946B) |
|
|
用附属的任意波形制作软件可容易地完成复杂波形的制作 |
|
|
垂直分辨率: 16 位数 (仅适应于WF1945B和WF1946B) 正弦波,三角波,锯齿波都非常平滑 |
 上升/下降沿时间可变 |
 任意波形 (劳伦兹波形) |
|
|

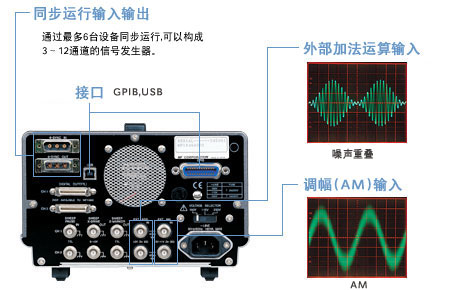

后面板 |
 |
|
|
标准波 |
|
|
任意波 |
|
|
扫描功能与调制功能 |
|
|
突发/触发/门控/触发门控 |
|
|
外置AM/外置加法运算 |
|
|
方波输出设定方便 |
|
|
2通道模式 |
|
||
|
|
||
|
|
||
|
|
||
| "停止销售的产品" |
|
|
任意波形制作软件 0105
[标准附送]
|
|
|
|
波形生成功能 标准波形,函数式,指定了控制点的直线,内插样条函数拟合 |
|
|
波形编辑功能 复制/剪切/粘帖,垂直或水平地压缩或扩展波形,四则运算 |
|
|
传送功能 通过USB/GPIB接口,传送波形数据和设定的参数 |
|
|
显示功能 显示生成的波形,用数字图形来显示/编辑,读取标记 |
|
|
文件操作功能 保存和读取波形数据,设定参数,波形函数式等 |
|
|
|
||
|
|||
|
|
||
|
||
|
|
||
|
|
||
|
|
||
| "停止销售的产品" |
|
|
电子设备·元器件 超声波电机的驱动测试、 差动输入·平衡输入的测试、 液晶显示屏的运行测试、 复印机硒鼓（显像偏置）测试、 数字电路评价测试、 各种集成电路评价 |
|
|
通信·音响 用作下一代移动通信系统的IQ信号发生器·时钟源、 回声消除测试、 放大器和扬声器的猝发音测试·线性特性测量、 无线通信设备的评价测试 |
|
|
汽车 传动装置旋转信号仿真、 涡轮增压器精密加工、 逆变器评价、 ABS·电动助力转向系统测试、 各种ECU·传感器的运行测试 |
|
|
机械·控制·建筑 工业用机器人和伺服系统的调试和测试、 脉冲电机驱动、 结构物的振动测试（与振动测试仪组合使用）、水槽中的波浪产生实验、 各种材料的疲劳测试 |
|
|
其他 生物信号仿真、 电解·电镀·电池充放电测试、 制动器的测试、 三相电源仿真、 电源波动测试、 用作计量设备管理室的频率标准器具、 用于大专院校·企业的实验·实习 |
|
||
|
|
||
|
|
||
|
|
| 请根据频率范围、通道数、功能等，从下列6种型号中选择与您的用途和预算相适合的型号。 |
|
|
1CH 15MHz
  WF1943B 停止销售的产品 |
1CH 15MHz
 WF1945B 停止销售的产品 |
|
2CH 15MHz  WF1944B 停止销售的产品 |
2CH 15MHz  WF1946B 停止销售的产品 |
|
|
1CH 50MHz
 WF1965 停止销售的产品 |
2CH 50MHz
 WF1966 停止销售的产品 |
|
||
|
|
||
|
|
||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(占空比可变)
, 任意波形、噪声、直流
|
||
|
|
||
|
|
||
|
|
||
| "停止销售的产品" |
|
1991A 同步运行 进行多台设备同步运行的功能
(WF1945B, WF1946B, WF1965,WF1966)
|
|
1994A 同步运行电缆 安装了1991A选购功能的设备之间的连接电缆
((WF1945B, WF1946B, WF1965,WF1966)
|
|
1992A 数字输出 16位的波形数据中,输出最高15位和时钟信号
(WF1945B, WF1946B以外)
|
