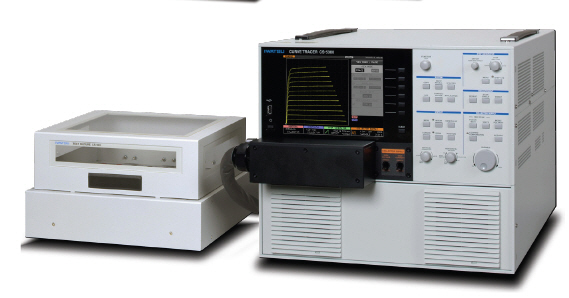

半导体曲线图示仪CS-3100
适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号
￥ 0.00
0.00
商品描述
适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号
| ||||||||
简单易用，追求人性化的先进功能
 |

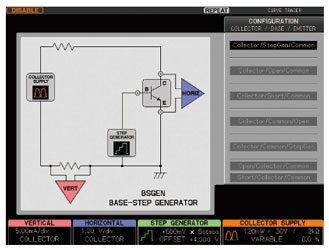

| ■采用电路图模式显示内部的配线状态 |
|
| |
 |

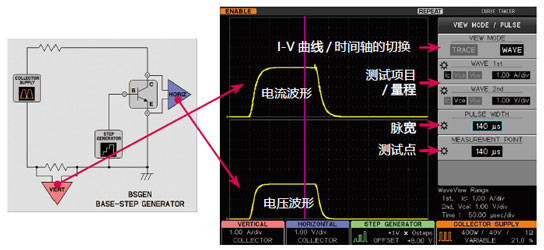

| ■具有能确认实际印加电流/电压波形的Wave模式 |
|
S-3000系列规格
集电极电源 HV模式| 机型 | CS-3000系列共通 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 模式/极性 | 全波整流/+－、DC/+－、LEAKAGE/+－、AC | ||||||||
| 最大峰值 电压/电流 |
| ||||||||
| 最大峰值功率 | 120mW / 1.2W / 120W/ 390W（最大峰值电压3kV时不能使用） | ||||||||
| 水平轴量程 | 50mV～500V/div |
集电极电源 HC模式 （CS-3100无HC模式）
测试台：CS-301
| 模式 | 内容 | ||
|---|---|---|---|
| 波形补偿 | 硬件 | 对集电极电源与接地间的浮动电容进行补偿 | |
| 软件 | 通过软件的细线化处理功能进行波形补偿 | ||
| 阶梯信号发生器 | 偏移 | 设定范围 分辨 | STEP AMPLITUDE设定的-10倍～+10倍 STEP AMPLITUDE设定的1% |
| 电流模式 | 振幅量程 最大电流 最大电 | 1步进约50nA～200mA、21段 1-2-5切换 2A 10V以上 | |
| 电压模式 | 振幅量程 最大电流 最大电压 | １步进约50mV～2V、6段 1-2-5切换 ±40V 500mA～ （～8V）、200mA～ （～15V）、10mA～ （～40V） | |
| 步进周期 | 50Hz或60Hz的2倍（AC模式下为1倍）、HC模式时为脉冲间隔 | ||
| 脉冲・步进 | 脉宽 | 50μs～400μs （10μs步进） HC模式时为相对于集电极电源脉冲前后100μs的脉宽 | |
| 步进数 | 0～20段 | ||
| AUX出力 | 量程 | OFF、－40V～+40V （100mV步进可调） | |
| 测试模式 | REPEAT、STOP/SINGLE、SWEEP | ||
| 垂直轴 （全量程0div） | 集电极电流 | 量程 | HV模式：1μA/div～2A/div、20步进 1-2-5切换 （HC模式另行规定）） |
| 精度 | 读数的2%+0.05×VERT/div 加上以下最大峰值电压的波形补偿误差 0.5μA （30V）、1μA （300V）、6μA （3kV）、12μA （5kV） 30V,300V,3kV最大峰值电压的10%以上、5kV为30%以上 | ||
| 发射极电流 （LEAKAGE） | 量程 | 1nA/div～2mA/div、20步进 1-2-5切换 （集电极电源模式为LEAKAGE） | |
| 精度 | 读数的2%+0.05×VERT/div+1nA以下 | ||
| 水平轴 （全量程10div） | 集电极电压 | 量程 | HC模式：50mV/div～5V/div、7步进 1-2-5切换（HV模式另行规定） |
| 精度 | 读数的2%+0.05×HORIZ/div以下 | ||
| 栅漏电压 | 量程 | 50mV/div～5V/div、7步进 1-2-5切换 | |
| 精度 | 读数的2%+0.05×HORIZ/div以下 | ||
| 显示 | 显示器 | 8.4英寸 TFT液晶显示器 | |
| 数据数 | 1,000点/曲线（AC、全波整流） 20～1,000点/曲线 （SWEEP模式） | ||
| 曲线显示 | 连线、点线 | ||
| 平均数 | OFF、2～255次 | ||
| 长度 | OFF、SHORT、LONG、无限长 | ||
| 内部波形保存（REF） | ４画面 | ||
| 游标测试 | DOT | Vert、Horiz、β或gm | |
| fLINE | Vert、Horiz、1/grad, intercept | ||
| FREE | Vert、Horiz、β或gm | ||
| WINDOW | WINDOW区域的Vert、Horiz、β 或gm | ||
| 数据保存/读取 | 内部存储 | 设置参数：256个、REF：4画面 | |
| 外部存储 | USB1.1：设置参数、波形、画面复制（BMP、TIFF、PNG） | ||
| 远程控制 | 由LAN连接远程控制 10BASE-T/100BASE-TX 1端口 | ||
| 电源 | CS-3xxx | AC100-240V 50/60Hz 、工作时最大功率：500VA、待机时：7W Max | |
| 外形尺寸(mm) （不含突出部、附属品） 质量 （不含附属品） | CS-3100 | 424W x 220H x 555D、约28kg | |
| S-3100 的标准附件 | ||
 CS-301 测试台S |
|  |
