可编程电流放大器CA5351

可编程电流放大器CA5351

CA5351可编程电流放大器是电流输入-电压输出且具有可变增益的前置放大器。它实现了前所未有的高增益的和宽频带。并且，凭借着独有的电路技术，对传感器或接线的输入附加容量也能够稳定工作，没有发生共振的担心，另外，对脉冲响应也不会出现过冲或振铃的现象。发挥高增益且宽频带，高速响应和低噪声等特长，CA5351是针对各类微小信号测量最为理想的选择。

￥ 0.00
0.00

商品描述

CA5351可编程电流放大器是电流输入-电压输出且具有可变增益的前置放大器。它实现了前所未有的高增益的和宽频带。并且，凭借着独有的电路技术，对传感器或接线的输入附加容量也能够稳定工作，没有发生共振的担心，另外，对脉冲响应也不会出现过冲或振铃的现象。发挥高增益且宽频带，高速响应和低噪声等特长，CA5351是针对各类微小信号测量最为理想的选择。

微小信号测量仪/前置放大器

NEW 可编程电流放大器

CA5351

被广泛应用于同步辐射光源设施，量子电子学，半导体，MEMS，生物化学等领域的研究中。

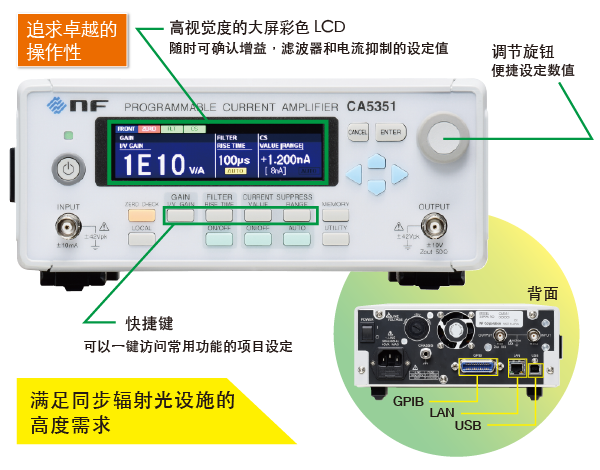

▲ CA5351

CA5351可编程电流放大器是电流输入-电压输出且具有可变增益的前置放大器。它实现了前所未有的高增益的和宽频带。并且，凭借着独有的电路技术，对传感器或接线的输入附加容量也能够稳定工作，没有发生共振的担心，另外，对脉冲响应也不会出现过冲或振铃的现象。发挥高增益且宽频带，高速响应和低噪声等特长，CA5351是针对各类微小信号测量最为理想的选择。




高增益 : 103 V/A to 1010 V/A (8 档量程, 10 的幂数倍放大)


宽频带 : DC to 500 kHz (106 V/A), DC to 70 kHz (109 V/A)


高速响应 : 0.7 μs (106 V/A)


低噪声 : 2.5 fA/√Hz(1010 V/A, 55 Hz 时)


电流抑制 : ±8 nA to ±8 mA (7 档量程)

微小信号测量仪/前置放大器

NEW  可编程电流放大器

CA5351

Features



高增益·宽频带

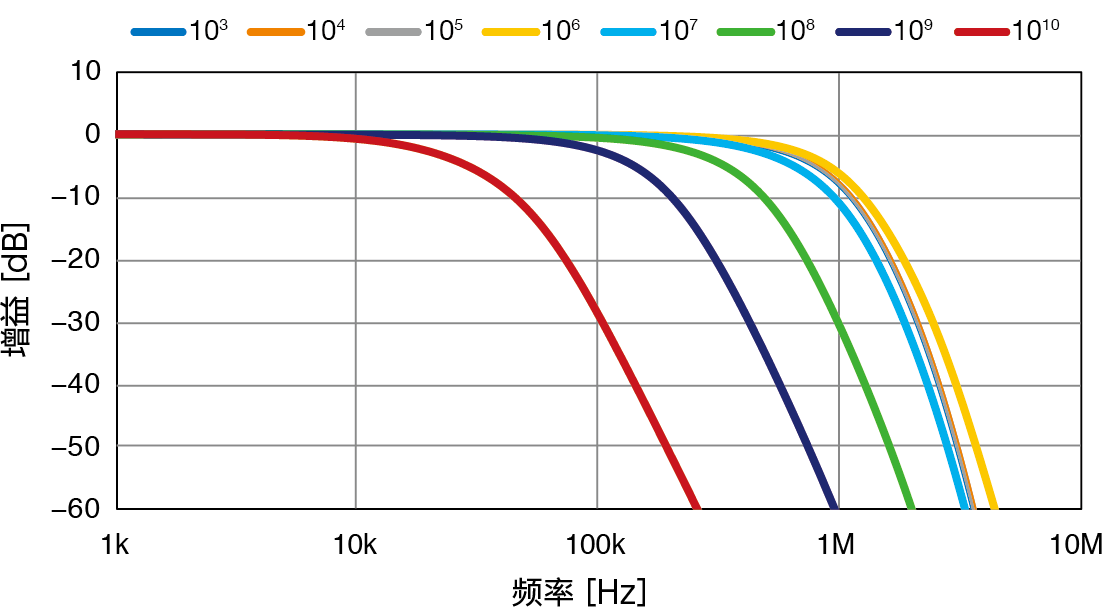

1010 V/A时，可支持频带为DC~14 kHz, 109 V/A时，可支持频带为DC~70 kHz。 CA5351实现了前所未有的高增益与宽频带。
此外，当增益为106 V/A以下时, 可支持频带为DC～500kHz，响应速度为0.7µs ，所以还可以支持高速信号。





可调增益 103〜1010 V/A

103/ 104/ 105/ 106/ 107/ 108/ 109/ 1010 （V/A）共8档量程，以10的幂数倍设定增益，根据测量条件，并配合变化的电流和传感器，可以设定最匹配的增益。



高速响应·工作稳定

增益为106 V/A时，实现了0.7µs的响应速度，从而使光学上的高速脉冲响应信号处理也成为了可能。
凭借独有的电路技术，对传感器或接线的输入附加容量也能够稳定工作，没有发生共振的担心，另外，对脉冲响应也不会出现过冲或振铃的现象。
高速响应且宽频带，还对输入端容量稳定，适合应用于不同类型的传感器。





高速响应

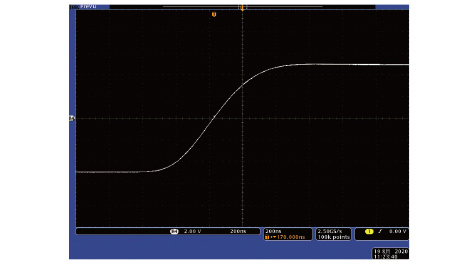

增益为106 V/A时，上升时间为0.480µs.



横轴：200 ns/div. 纵轴：2 V/div.

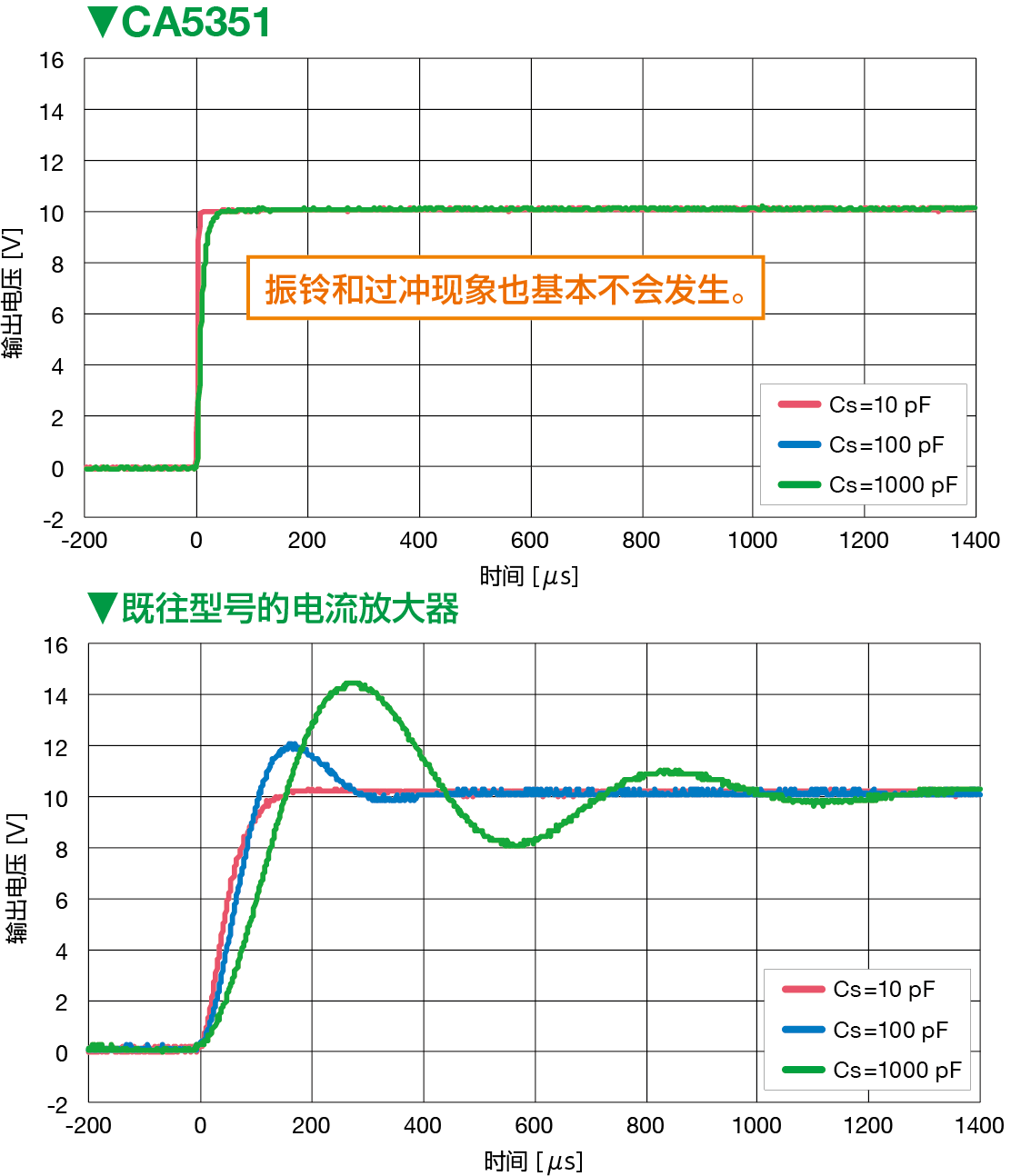

脉冲响应特性

增益 ：109 V/A、Cs : 输入-GND间容量







覆盖广泛的电流输入范围，可对应多类型的传感器信号。

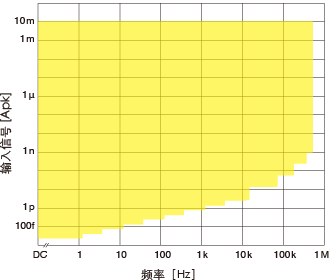

■ CA5351覆盖电流范围　S/N比: 20dB以上



抑制电流 ±8 nA 〜 ±8 mA

当无入射光时，在光电二极管，光电晶体管等光电转换元件中流动的微弱电流，叫做暗电流。在高增益的电流放大器中，少量的直流电输入被放大为较大的电压信号后输出，放大器有可能发生饱和，使测量无法实现。
CA5351内置低噪声，高稳定度，且高分辨率的抑制电流源。
该电流源可以叠加或抵消输入电流。例如，通过消除暗电流或漏电流，可以提高需测量信号的信噪比，从而使得测量成为可能。
除手动设定外，还有“自动抑制” 功能，可以将暗电流等不要的直流电成分自动消除。



重叠了10 µA的DC电流

● 无电流抑制的状况下

当增益为106 V/A以上时，输出饱和



● 有电流抑制的状况下

通过消除10µA的电流，可以将增益设定到106 V/A以上，
从而可以测量到更详细的信号变动。





低噪声 内置可变滤波器·低噪声直流电源

实现了输入换算噪声为 2.5 fA/√Hz (在1010 V/A, 55 Hz时)的低噪声水平。此外，内置可在1 µs~300 ms的响应速度范围内，并可以进行1-3个时序和12档设定的滤波器，以去除内部噪声成分来提高信噪比。
配合具体应用，可以使用最适合的信噪比与响应速度。
另外，内置低噪声直流电源采用了我司独特的电路设计技术，是放大微小电流时所不可缺少的。







Data 高性能测试数据再现

CA5351机型不但宽频带且高增益，还实现了低噪声。

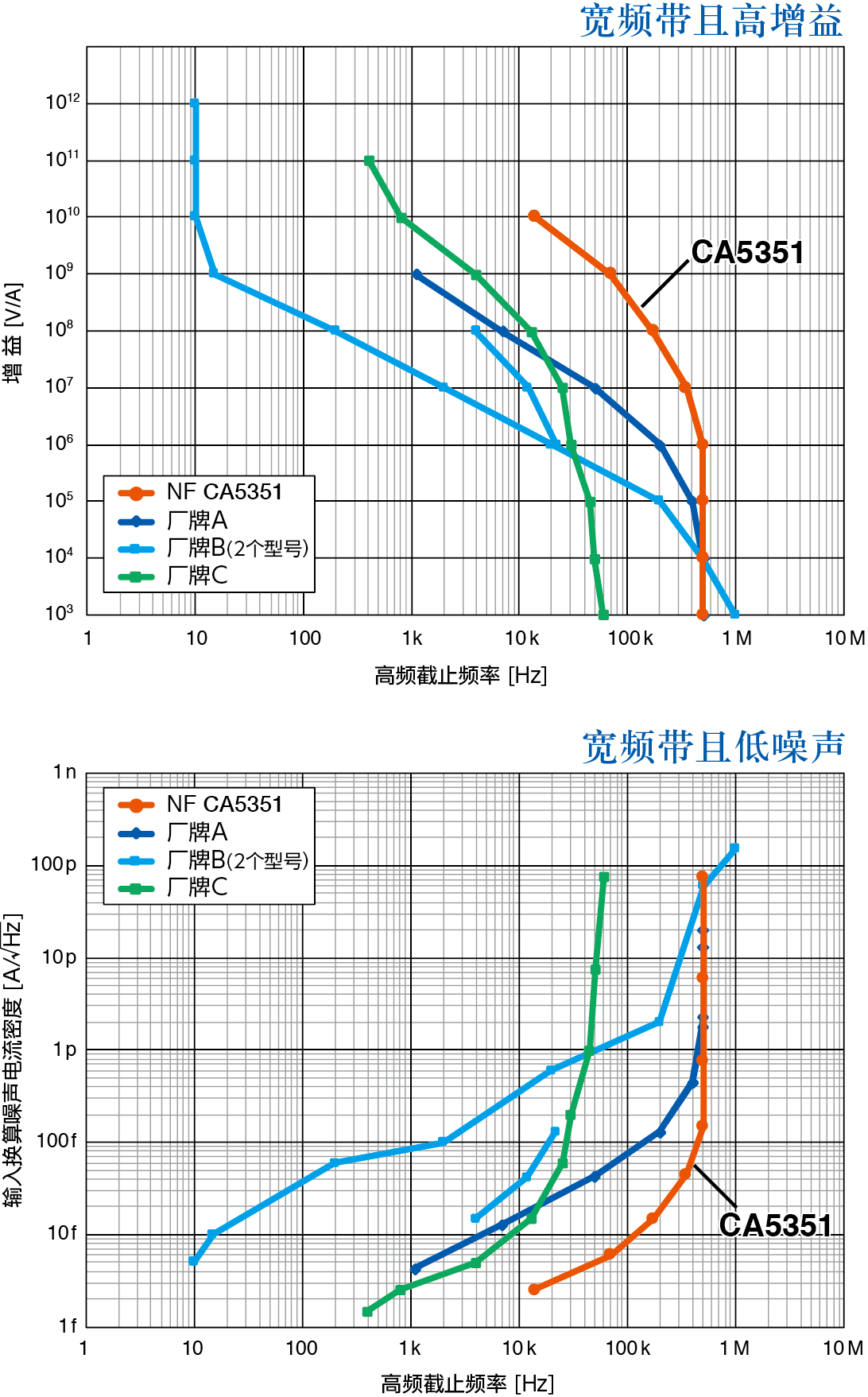

下图，为CA5351与其他厂牌的电流放大器性能对比的数据。
横轴所显示的截止频率越高，频带就越宽。

（NF于2020年9月的测试数据）



其他功能





显示器背景光亮度

4档可选亮度和OFF
在易受光影响的实验中可以使用





保存设定的内存 共10组





超出检测

检测出过大的信号并显示状态
检测出电流-电压转换后的信号和输出接头的信号，
并分别显示

微小信号测量仪/前置放大器

NEW  可编程电流放大器

CA5351

应用

发挥高增益且宽频带，高速响应和低噪声等特长
以满足从尖端研究到工业领域的多类型微小电流的测试

  • ■ 同步辐射光设施
    检测电离箱中产生的微小电流

  • ■ 生物化学领域
    使用库尔特计数法测试电解质中的粒子

  • ■ 汽车领域
    在PWM控制式前灯（例如LED)的光分布测量中，
    检测来自接收器（光电管）的微弱光电流

  • ● 用于同步加速器和储存环的光束位置监控

  • ● 用于有机薄膜设备的I-V特性测量

  • ● 用于FET,IGBT等栅极泄露电流的测量

  • ● 用于STM（扫描隧道显微镜）的电流检测

  • ● 用于电流测量AFM（原子力显微镜）的导电性探针电流的检测

  • ● 用于锁相放大器的前置放大器



微小信号测量仪/前置放大器

NEW  可编程电流放大器

CA5351

规格













微小信号测量仪/前置放大器

NEW 可编程电流放大器

CA5351

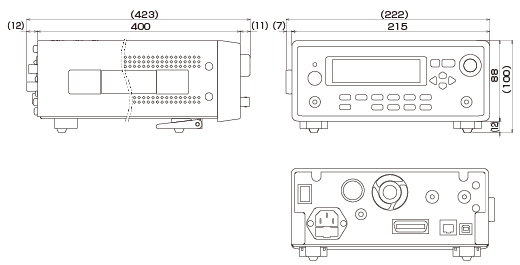

外观尺寸

单位：mm



微小信号测量仪/前置放大器

NEW 可编程电流放大器

CA5351

附带品

  • ● 电源线组 (3脚, 2m)

  • ● 保险丝*(1 A/250 V延时, Φ5.2 × 20 mm)

  • ● 使用手册

*预备保险丝。共配有2个保险丝，其中1个工作使用，另1个为备用。















微小信号测量仪/前置放大器

NEW 可编程电流放大器

CA5351

选购件

Model Description
PA-001-3512 机架固定套件 (EIA, 1台)
PA-001-3513 机架固定套件 (EIA, 2台)
PA-001-3514 机架固定套件 (JIS, 1台)
PA-001-3315 机架固定套件 (JIS, 2台)
