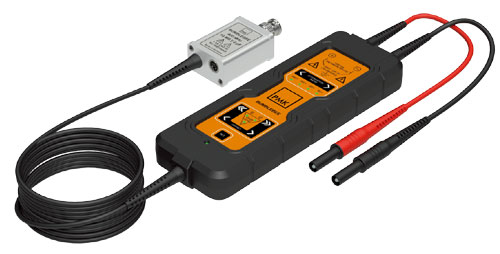

宽带/高压差分探头BumbleBee®（PMK GmbH）
宽带直流-400MHz
宽带直流-400MHz
|
大黄蜂®规格* 1
| 项目 | 规格 | |||||
| 衰减（可切换） | 50：1 | 100：1 | 250：1 | 500：1 | ||
|
系统带宽 |
输入电压50V |
300兆赫 | 400兆赫 | |||
|
输入电压500V |
-- | 300兆赫 | ||||
|
输入电压1,000V |
-- | 300兆赫 | ||||
|
上升时间 |
输入电压50V |
1.2ns | 875ps | |||
|
输入电压500V |
-- | 1.2ns | ||||
|
输入电压1,000V |
-- | 1.2ns | ||||
|
噪声（rms）* 2 |
55毫伏 |
75毫伏 |
||||
|
典型的传播延迟 |
10纳秒 | |||||
|
最高 输入电压 |
测量类别Ⅰ |
2,000 V rms 6,000 V瞬态过电压 |
||||
|
测量类别Ⅲ |
1,000 V rms CATⅢ |
|||||
|
污染度 |
2 | |||||
|
最高 差分输入电压 |
±200 V直流 |
±400 V直流 |
±1,000伏直流电 |
±2,000 V直流 |
||
|
共模电压 |
±2,000 V峰峰值（±1,400 V rms） |
|||||
|
直流增益精度 |
±0.7％ |
±0.35％ |
||||
|
偏移范围* 3 |
±4伏 |
|||||
|
偏移分辨率* 3 |
15位/最小步进<125μV |
|||||
|
偏移漂移* 3 |
150μV/摄氏度 |
40μV/摄氏度 |
||||
|
输入阻抗 |
每个接地输入 |
5MΩ// 4 pF |
||||
|
差分输入阻抗 |
10MΩ// 2 pF |
|||||
|
测量仪器的输入耦合* 4 |
50Ω |
|||||
|
典型的CMRR |
直流电 |
> 80分贝 |
||||
|
100 kHz的 |
> 70分贝 |
|||||
|
1兆赫 |
> 62分贝 |
|||||
|
3.2兆赫 |
> 50分贝 |
|||||
|
探头电源 |
PS-02（2ch），PS-03（4ch） 探针电源通过USB或以太网（可选）通过PC软件“ PMK探针控制（64bit-Win7或更高版本）”通过USB或以太网（可选）对PC进行远程控制。 |
|||||
|
机械规格 |
重量 |
370克 |
||||
|
电缆长度 |
2m |
|||||
| 输入引线长度 | 25厘米 | |||||
| 输入引线连接器 | 2 x 4毫米（公） | |||||
|
IOutput连接器 |
BNC（男） |
|||||
|
环境指标 |
高度 |
运行：高达2,000 m 非运行中：高达15,000 m |
||||
|
温度范围 |
探测 |
工作中：0°C至50°C |
||||
|
输入引线 |
工作温度：-40°C至85°C |
|||||
|
最大相对湿度 |
温度高达31°C时相对湿度为80％， 在50°C时线性降低至40％ |
|||||
* 2宽带噪声，带宽30 MHz
* 3输出参考值
* 4为达到最佳性能并避免损坏探头，必须满足
* 5零件号890-880-104：Twinholder M6和890-880-112：一对4mm的导轨夹连接器是可选的。
