功率器件的开关电流波形和脉冲响应特性
逆变器系统的电流测量
交流电流测量（在较大的直流偏移下）
脉冲大电流测量

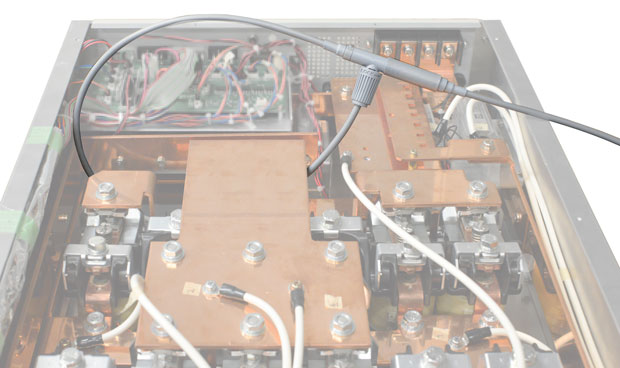

母线大电流测量
| 模型 | 外观，规格 | |||||||||||||||||||||||||
| SS-680系列 |
|
|
||||||||||||||||||||||||
| SS-660系列 |
|
|
||||||||||||||||||||||||
| 定制示例 |
Urtla薄型传感器线圈高耐压（1.2kV）
请联系我们以获取定制规格 |
举例说明
|
||||||||||||||||||||||||
| SS-280A-H系列 |
|
|
||||||||||||||||||||||||
| SS-280A系列 |
|
|
||||||||||||||||||||||||
|
SS-620S系列 |
|
|
||||||||||||||||||||||||
| SS-620M系列 |
|
|
||||||||||||||||||||||||
| SS-290S系列 |
|
|
||||||||||||||||||||||||
| SS-290L系列 |
|
|
||||||||||||||||||||||||
|
|
| 传感器线圈尺寸 |
外径：24mm，内径：14mm 厚度：5.8mm |
|---|---|
| 工作温度 | -10ºC至70ºC |
| 最大电压 | 1.2kV的 |
65Hz至100MHz
| 模型 |
频率 带宽 [-3dB] |
灵敏度 |
峰值电流 [A] |
峰值di / dt |
噪声 |
绝对最大di / dt |
|
|---|---|---|---|---|---|---|---|
|
峰值 [kA /μs] |
RMS [kA /μs] |
||||||
| SS-683 | 10 | 120 | 30 | 1.8 | 150 | 3.0 | |
| SS-684 | 32Hz至100MHz | 5 | 300 | 85 | |||
| SS-685 | 15Hz至100MHz | 2 | 600 |
85 |
|||
|
|
| 线圈长度 | 84毫米 |
|---|---|
| 卷材直径 | 1.7毫米 |
| 工作温度 | -40ºC至150ºC |
| 最大电压 | 600V |
| 模型 |
频率 带宽 [-3dB] |
灵敏度 |
峰值电流 [A] |
峰值di / dt |
噪声 |
绝对最大di / dt |
|
|---|---|---|---|---|---|---|---|
|
峰值 [kA /μs] |
RMS [kA /μs] |
||||||
| SS-281A-H | 110Hz至30MHz | 200 | 30 | 2 | 3.5 | 80 | 1个 |
| SS-282A-H | 65Hz至30MHz | 100 | 60 | 4 | 2.5 | ||
| SS-283A-H | 32Hz至30MHz | 50 | 120 | 8 | 2 | 1.5 | |
| SS-284A-H | 9Hz至30MHz | 20 | 300 | 20 | 1.8 | ||
| SS-285A-H | 6Hz至30MHz | 10 | 600 | 40 | |||
| SS-286A-H | 3Hz至30MHz | 5 | 1,200 |
40
|
40 | 2 | |
| SS-287A-H | 2Hz至30MHz | 2 | 3,000 | 1.4 | |||
|
SS-288A-H （定做） |
1个 | 6,000 | |||||
|
SS-289A-H （定做） |
0.5 |
12,000 |
|||||
|
|
| 线圈长度 | 80毫米 |
|---|---|
| 卷材直径 | 1.7毫米 |
| 工作温度 | -40ºC至125ºC |
| 最大电压 | 12kV的 |
| 模型 |
频率 带宽 [-3dB] |
灵敏度 |
峰值电流 [A] |
峰值di / dt |
噪声 |
绝对最大di / dt |
|
|---|---|---|---|---|---|---|---|
|
峰值 [kA /μs] |
RMS [kA /μs] |
||||||
| SS-281A | 110Hz至30MHz | 200 | 30 | 2 | 3.5 | 80 | 1个 |
| SS-282A | 65Hz至30MHz | 100 | 60 | 4 | 2.5 | ||
| SS-283A | 32Hz至30MHz | 50 | 120 | 8 | 2 | 1.5 | |
| SS-284A | 9Hz至30MHz | 20 | 300 | 20 | 1.8 | ||
| SS-285A | 6Hz至30MHz | 10 | 600 | 40 | |||
| SS-286A | 3Hz至30MHz | 5 | 1,200 |
80
|
2 | ||
| SS-287A | 2Hz至30MHz | 2 | 3,000 | 1.4 | |||
|
SS-288A （定做） |
1个 | 6,000 | |||||
|
SS-289A （定做） |
0.5 |
12,000 |
|||||
|
|
| 线圈长度 | S型：100mm，M型：200mm |
|---|---|
| 卷材直径 | 3.0毫米 |
| 工作温度 | -40ºC至125ºC |
| 最大电压 | 12kV的 |
| 模型 |
频率 带宽 [-3dB] |
灵敏度 |
峰值电流 [A] |
峰值di / dt |
噪声 |
绝对最大di / dt | ||
|---|---|---|---|---|---|---|---|---|
|
峰值 [kA /μs] |
RMS |
|||||||
| SS-623S | 10Hz至25MHz | 50 |
120 |
8 | 5.0 | 80 | 3.0 | |
| SS-623M | 10Hz至20MHz | 6 | ||||||
| SS-624S | 4Hz至25MHz | 20 | 300 | 20 | ||||
| SS-624M | 4Hz至20MHz | 16 | ||||||
| SS-625S | 2Hz至25MHz | 10 | 600 | 40 | ||||
| SS-625M | 2Hz至20MHz | 32 | ||||||
| SS-626S | 1Hz至25MHz | 5 | 1,200 | 80 | 3.5 | |||
| SS-626M | 1Hz至20MHz | 60 | ||||||
| SS-627S | 0.8Hz至25MHz | 2 | 3,000 | 80 | 2.0 | |||
| SS-627M |
0.8Hz至20MHz |
|||||||
| SS-628S | 0.6Hz至25MHz | 1个 | 6,000 | 1.4 | ||||
| SS-628M |
0.6Hz至20MHz |
|||||||
| SS-629S |
0.4Hz至25MHz |
0.5 | 12,000 | 1.2 | ||||
| SS-629M |
0.6Hz至20MHz |
|||||||
 线圈长度 |
S型：300mm，L型：700mm |
|---|---|
| 卷材直径 | 8.5毫米 |
| 工作温度 | -40ºC至125ºC |
| 最大电压 | 12kV的 |
| 模型 |
频率 带宽 [-3dB] |
灵敏度 |
峰值电流 [A] |
峰值di / dt |
噪声 |
绝对最大di / dt | ||
|---|---|---|---|---|---|---|---|---|
|
峰值 [kA /μs] |
RMS |
|||||||
| SS-293S |
1Hz至20MHz |
5 |
1,200 |
60 | 3.5 | 80 | 3.0 | |
| SS-293L |
1Hz至10MHz |
32 | ||||||
| SS-294S |
0.8Hz至20MHz |
2 | 3,000 | 80 | 2.0 | |||
| SS-294L |
0.8Hz至10MHz |
|||||||
| SS-295S |
0.6Hz至20MHz |
1个 | 6,000 | 1.4 | ||||
| SS-295L |
0.6Hz至10MHz |
|||||||
| SS-296S |
0.4Hz至20MHz |
0.5 | 12,000 | 1.2 | ||||
| SS-296L |
0.4Hz至10MHz |
|||||||
| 项目 |
SS-680 系列 |
SS-660 系列 |
SS-280A-H 系列 |
SS-280A 系列 |
SS-620 系列 |
SS-290 系列 |
||
|---|---|---|---|---|---|---|---|---|
| 基本规格 |
灵敏度 精度 |
±2％ （-10ºC至+70ºC） |
±2％（-10ºC到+70ºC）+额外的±250ppm /ºC，用于-10ºC或更低以及+70ºC或更高 |
±2％ （-10ºC至60ºC） +超出上述范围时，额外的±300ppm /ºC |
||||
|
出 放 |
连接器 | 接头：BNC | ||||||
|
最大电压 范围 |
±1.5V或±1.2V |
±6V（负载≥100kΩ） ※50Ω终端为±2V，灵敏度可以减半。 |
±6V（负载≥100kΩ） | |||||
| 线性度 | ±0.05％（满量程） | |||||||
| 零调整 范围 | ±3mV以上 | ±300mV以上 | ||||||

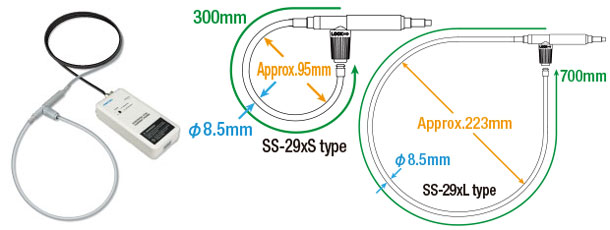

| 感应线圈 |
线圈长度/ 外形尺寸 |
外径：24mm 内径：14mm 厚度：5.8mm |
Apccprox。 84毫米±4毫米 |
大约 84毫米 ±4毫米 |
大约 84mm±4mm （※※60mm也可提供，请向 我们询问报价） |
SS-62xS：100mm±5毫米 SS-62xM：200mm±5毫米 |
SS-29xS：300mm±10mm SS-29xL：700mm±10mm |
|
| 传感器线圈线径 | -- | 1.0mm以下 | 1.7mm以下 | 最大3mm | 8.5mm以下 | |||
|
最大 电压 |
1.2kV峰值 | 600V峰值 | 1.2kV峰值 | 5kV峰值 | 10kV峰值 | |||
| 传感器线圈电缆长度 | 1.5m±50毫米 | 3.0m±100毫米 | ||||||
|
温度范围 （传感器和电缆） |
-10ºC至70ºC | -40ºC至125ºC | -40ºC至150ºC | 40ºC至125ºC | ||||
| 功放 | 外型尺寸 | 大约 80（宽）×165（高）×35（深）mm | ||||||
| 重量 | 大约 0.37公斤 | 大约 0.4公斤 |
SS-29xL： 约 0.50kg SS-29xS： 约 0.48公斤 |
|||||
| 电源 | AA型* 4个 （使用碱性电池约18小时），还提供AC适配器（可选） | |||||||
| 大约 18小时（碱性电池操作） |
AA型* 4个 （使用碱性电池约30小时） |
|||||||
| 配饰 | BNC-BNC同轴电缆（50cm * 1pc。），使用说明书（1），调节驱动器（1），硬盒（1），碱性电池* 4pcs。 | |||||||
| 环保的 |
工作 温度 范围 |
0ºC至40ºC，80％RH或更低（不包括传感器部分） | ||||||
|
储存温度 范围 |
-10ºC至60ºC，80％RH或更低 | |||||||
| 高度 | 在≤25ºC时≤2,000m | |||||||
