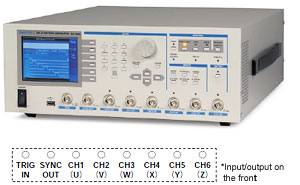

六通道独立脉冲输出的设置参数和输出示例

■BASIC模式 通过为六个通道中的每个通道指定任何相关性，延迟值和宽度值，可以轻松生成脉冲。 也可以为每个通道分别指定输出电平。

同时更改通道1至3的脉冲宽度的输出示例

■跟踪功能 对于任意通道组合，可以同时更改脉冲宽度，延迟时间和其他设置。

变频器选件的信号生成方法和输出示例

■INVERTER模式下的单相双极性输出 通过指定载波频率（Fc），调制波频率（Fm）和调制度（即，调制波幅度与载波幅度之比），可以轻松生成脉冲。

■ 通过指定载波频率（Fc），调制波频率（Fm）和调制度（即调制波振幅相对于载波振幅的比率），可以很容易地产生两个三相电平的脉冲。 。

排队

间隙控制可防止上下设备同时打开

如果上图中的U相和X相设备同时打开，它们将短路，从而引起危险。 如图所示，使用DG-8000间隙时间控制功能会自动生成指定的停滞时间。即使频率或周期改变，停滞时间也保持恒定。间隔时间即使在振荡期间也可以改变。通过指定负值，还可以使设备同时开启。

独立控制时间轴和垂直轴

改变频率	改变输出电平
与时间轴有关的参数和与垂直轴有关的参数是分别控制的。 这些参数可以手动更改，也可以使用远程命令更改。

在通道1上支持ORed输出

易于产生PWM信号

逆变器和PPG选件使您能够输出降压斩波器，单相单极，单相双极和两个三相电平的控制信号。 即使在振荡期间，也可以改变调制频率和调制度。 这对于测试逆变器非常方便，因为可以获取应用了由内部正弦波和三角波产生的脉冲宽度调制的输出。
	<配置示例> DG-8000主机：1 DG-801变频器和PPG选件：1
注1： 仅出于说明目的显示调制波。在实际环境中不会输出此波。
使用PPG功能时，此发生器用作使用预定脉冲模式的六个通道的复杂逻辑信号发生器。 可以使用波形创建应用程序（免费提供）创建波形模式。

PWM信号频率的可变控制

操作模式选项便于连续操作测试，因为它可以对频率和调制度进行可变控制（仅在逆变器模式下）。 使用预定的任意波形来控制用于这种控制的图案。可以使用波形创建应用程序（免费提供）创建这些波形。
	左图显示了使用梯形波进行频率调制时的示例。 <配置示例> DG-8000主机：1 DG-801变频器和PPG选件：1 DG-802操作模式选件：1
注1： 仅出于说明目的显示调制波。在实际环境中不会输出此波。
在变频器模式下，通过使用错误插入功能，可以定期插入间隙时间内的故障模式。

应用示例：电磁阀和其他控制电磁阀的元件的连续运行测试

三个发生器并行运行，以支持18个通道的输出

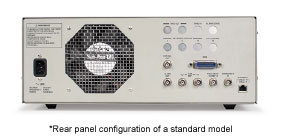

快速同步选项通过将多条BNC电缆连接到后面板上，使多达三台发电机快速同步运行。如果其中一台发电机发生故障，则使用此功能时，其余两台发电机也将作为故障保护停止。	<配置示例> DG-8000主机：3 DG-602快速同步选项：3

通用规格

项目 DG-8000 脉冲输出端子   通道数 6   输出水平 ±10 V（开路）/±5 V（50 W）   输出范围 两个范围（大/小）   输出逻辑 正负   输出阻抗 50 瓦   或输出 通道1到6中的有效通道进行“或”运算并输出结果（从通道1） 其他输出端子   同步输出 BNC端子（1）   不规则 BNC端子（1）   报警输出 BNC端子（1）   10 MHz REF输出 BNC端子（1）   后触发输出 快速同步操作选项（正在开发中），BNC端子（1） 输入端子   触发 BNC端子（1），输入：±5 V，阈值：±2.5 V   触发INH / RDY BNC端子（1），TTL电平   紧急停止输入 BNC端子（1），TTL电平   10 MHz REF输入 BNC端子（1），1V PP±100 ppm或更高   频率控制输入 外部调制选项和操作模式选项，BNC端子（1）   外部调制（PWM） 外部调制选项，BNC端子（3）   后触发输入 快速同步操作选项，BNC端子（1）   报警输入 快速同步操作选项，BNC端子（1） 输出控制   振荡开始/停止 提供一个按钮可立即打开或关闭所有频道   个人设定 使用设置菜单启用或禁用每个通道。   当振荡停止时 选择继电器OFF或将电平固定为0。 LED显示屏   触发 应用TRIG时点亮。   输出，通道1至6 启用并打开输出时亮起。   远程 以REMOTE状态亮起。   禁止/准备 可能发生振荡时点亮。 脉冲产生   振荡模式 继续，触发，继续，门   间隙控制 支持的。 *间隙控制是通过指定延迟或脉冲宽度来确保V相和X相，V相和Y相以及W相和Z相彼此重叠时的非重叠时间的功能。此功能还可用于故意使这些相位重叠。 接口   USB 仅USB1.1存储功能   远端（LAN） 100BASE‐TX，10BASE‐T   远程（GPIB） 支持的 屏幕显示   液晶屏 4.7英寸彩色LCD   解析度 320 x 240点 杂   设置保存/重播 支持（10个内部存储器）   省电模式 支持的   提示音功能 支持的   状态显示 支持的 供电单元   交流电源 100 V至240V（50/60 Hz）   能量消耗 最大190 VA 机械部分   外形尺寸（mm） 大约 400（W）x 150（H）x 497（D）（不包括突起）   重量 大约 8公斤 环境   工作温度 0°C至40°C（无凝结）   工作湿度 40°C下85％RH以下   储存温度 -20°C至+60°C 配饰   电源线 1个   操作手册 CD-R（1）

其他规格

基本模式 模式 六个通道，三相模式A / B的独立控制 六个独立频道   脉冲数 单/双   频率/周期 1 mHz至10 MHz（1 mHz或9位分辨率） 100 ns至1000 s（10 ns或9位分辨率）   频率/周期精度 ±50 ppm   标准频道 选择SYNC或编号较小的通道的两个边缘。   延迟值 0 ns，10 ns至1000 s（10 ns或9位分辨率）   脉宽 0 ns，50 ns至1000 s（10 ns或9位分辨率）   相 0°至360°（最低分辨率：0.01°，取决于频率） 0％至100％（最低分辨率：0.001％，取决于频率）   义务 0°至360°（最低分辨率：0.01°，取决于频率） 0％至100％（最低分辨率：0.001％，取决于频率）   间隙时间设定 0至±1周期或1 s   间隙分辨率 频率设置：20 ns或6位数字 周期设置：10 ns或6位数字   分频功能 支持的   分频设定范围 1至65535   追踪 可以同时更改多个参数。   内部调制 PWM调制和延迟调制 三相图案A   振荡模式 继续，触发继续，门   周期（Tc） 通过设置Tw1和Tw2来确定。 Tc =（Tw1 + Tw2）x 3   Tw1和Tw2设置范围 0 ns，100 ns至100 s   Tw3设定范围 0 ns，100 ns或更长（Fc-Tw1）   脉冲宽度设定分辨率 100 ns或9位数字   间隙控制 通过设置Tw3实现。   振荡期间的操作 可以无缝更改参数。 三相图案B   振荡模式 继续，触发继续，门   周期（Tc） 通过设置Tw1和Tw3来确定。 Tc =（Tw1 + Tw3）3/2   Tw1设定范围 0 ns，100 ns至100 s   Tw2设定范围 0 ns，100 ns或更长（Fc-2 x Tw1）   Tw3设定范围 100 ns至100 s   脉冲宽度设定分辨率 100 ns或9位数字   间隙控制 通过设置Tw2实现。   振荡期间的操作 可以无缝更改参数。

逆变器模式（安装了DG-801逆变器和PPG选件） 模式 降压斩波器，单相单极，单相双极，两个三相电平 常用设定参数   载频 100 mHz至1 MHz   调制频率 1 mHz至10 kHz   其他参数 调制率，调制度，间隙时间等

PPG模式（安装了DG-801逆变器和PPG选件） 频率规格模式   频率 1 mHz至10 MHz（1 mHz或6位分辨率）   记忆体长度 10 kW或100 kW 时钟规格模式   CK频率 100 Hz至100 MHz（分辨率：1 mHz或6位数字）   记忆体长度 10 kW或100 kW

操作模式（安装了DG-802操作模式选件） 频率控制 可以使用任何波形或外部输入来控制频率（周期）。 频率控制输入 BNC端子（1） 调制度控制 仅限于逆变器模式 可以使用任何波形或外部输入来控制调制度。 模式插入错误

外部调制（已安装DG-601外部调制选件） 外部调制输入 BNC端子（3） 频率控制输入 BNC端子（1） 输入范围 两步（-2至2V或0至2V） 输入阻抗 大约 1 兆瓦 解析度 12位 频率特性 100 kHz，振幅90％或更高（标准为1 kHz）

快速同步操作（安装了DG-602快速同步选件） 后触发输出 BNC端子（2） 后触发输入 BNC端子（1） 报警输入 BNC端子（1）
