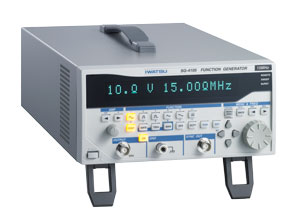

岩崎 函数发生器SG-4105 / SG-4104

岩崎 函数发生器SG-4105 / SG-4104

通过使用DDS（直接数字合成器）系统实现高精度（50ppm：SG-4105，SG-4104）和高清波形输出


操作简便（设置性能一目了然）


PMC选件（SG-506：SG-4105）最适合评估脉冲电动机控制


在大偏移量时提供小振幅




￥ 0.00
0.00

商品描述

通过使用DDS（直接数字合成器）系统实现高精度（50ppm：SG-4105，SG-4104）和高清波形输出


操作简便（设置性能一目了然）


PMC选件（SG-506：SG-4105）最适合评估脉冲电动机控制


在大偏移量时提供小振幅




通过使用DDS（直接数字合成器）系统实现高精度（50ppm：SG-4105，SG-4104）和高清波形输出


操作简便（设置性能一目了然）


PMC选件（SG-506：SG-4105）最适合评估脉冲电动机控制


在大偏移量时提供小振幅


函数发生器SG-4105 / SG-4104技术指标


模型 SG-4105 SG-4104
输出波形 正弦波，方波，脉冲波，三角波，斜波，直流输出
输出通道 1个
输出阻抗
 固定50 W
频率 正弦方 10兆赫兹-15兆赫 10兆赫兹-5兆赫
脉冲
10mHz-100kHz（无直流）
其他 10mHz-100kHz（无直流）
准确性 ±50ppm
解析度 10mHz或5位数字
振幅 范围 50mVp-p至10Vp-p（50 W）
100mVp-p至20Vp-p（开放）
精度（正弦1kHz） ±1％
解析度 直流波形输出除外：0.1mV或3位数字（50.0mV至10.0V）
直流波形输出：1mV或3位（1mV至5.00V
平坦度
（参考1kHz） 		正弦波：高达100kHz±1％ ±2％
超过100kHz-1MHz±2％ ±3％
超过1MHz±3％ ±5％
平方：最高100kHz±3％，
超过100kHz±5％（SG-4115的SWEEP关闭）
三角形，脉冲：±3％慢速模式（所有波形）
100kHz-3.2MHz±5％（仅适用于SG-4115）
模式 继续，触发，门
偏移量 范围 ±5V（波形+直流偏移小于5.025V）
解析度 1mV或3位数字
准确性 设定值的±1％±5mV（直流输出时）
义务 方波 40-60％（高于5MHz）
20-80％（低于5MHz）
其他 对于SG-4115，仅保证
0-100％的脉冲波高达100kHz （脉冲波，斜波）
正弦波频谱纯度
* 10Vp-p时的振幅 		谐波失真* 高达100kHz -50dBc
超过100kHz-1MHz -45dBc
超过1MHz-15MHz -35dBc
虚假* 100kHz-1MHz -60dBc
1MHz-10MHz -50dBc
10MHz-15MHz -40dBc（SG-4104：最高5MHz）
总谐波失真 1Vp-p或更高时小于0.10％，小于100kHz
100V小于1Vp-p时小于0.30％，100kHz
阶跃响应 过冲 平方2％（小于1MHz）
脉冲2％（1μs或以上FWHM *）
*全宽为一半的最大值
上升，下降时间
（10％-90％） 		广场 20ns以下 35ns以下
脉冲 300ns以下
扫 曲线 线性/对数 --
类型 连续：振荡以停止频率继续
STOP：停止频率后振荡停止
模式 继续，门，触发
扫描时间 1ms-500s
同步输出 扫描同步，扫描标记
爆 数 65536 --
模式 CONT，TRIG可选的
ON计数或OFF计数
相 范围 ±359.9°
解析度 0.1度
TRIG，GATE模式的启动和停止阶段 可用的 可用的
SWEEP，BURST模式的开始和停止阶段 可用的 --
2通道信号之间的相位 可用的 --
脉冲电动机调制（仅在安装了PMC选件时可用） 振荡频率 10mHz-100kHz的 --
波形图 脉冲
控制 CW
（单向控制）
输出量 集电极开路1输出
传感器输入 IN1，IN2
模式 LIN-A ，：加速后，通过传感器输入制动
LIN-B：加速后，通过指定的脉冲计数进行制动
加速，制动曲线 线性的
脉冲数 16777216
加速，制动时间 1ms-45s
触发 电平，极性 TTL电平（H：最低2.1V，L：最高0.9V）
输入项 1个
输入阻抗 1k W以上
最小脉冲宽度 100ns
触发延迟 正常模式 平方：周期的5％+ 350ns
脉冲：周期/ 16384 + 800ns
设定记忆 9
遥控 GP-IB，RS-232 --
输出量 OUT
SYNC OUT
SWEEP SYNC
SWEEP MARKER 		输出
同步输出
输入项 触发/门
功率 电压 AC100V±10％
110V，220V，240V（出厂选项）
频率 50Hz，60Hz，400Hz
消费 大约 55VA
外型尺寸 大约 210W x 99H x 353L毫米
重量 大约 4公斤
环境条件 存储 -20°C至+ 60°C / 90％RH以下
操作 0°C至+ 40°C / 85％RH以下
热身时间 30分钟。或者更多
配饰 电源线（1），操作手册（1
工厂选件 PMC：SG-506 --
* CH1和CH2的波形选择和频率相同。
扫描，调制和存储功能被禁用。

高精度和高质量波形

PMC功能*（出厂选项）

脉冲马达控制功能

SG-506

（SG-4105）


脉冲马达控制功能
PMC选项功能控制脉冲电动机。不仅需要通过位置控制来检查脉冲电动机的加速或制动控制，还需要在负载条件下对其进行检查。PMC选项简化了评估。
集电极开路（50V）中的脉冲输出从带有PMC选项的后面板输出。
与PMC连接的通用电机驱动器电路。

* PMC（脉冲电动机控制）是岩田试验仪器株式会社的缩写。

（订购主机时订购任何工厂选件。主机交付后的其他订单需要另外付费。）








上方波形显示脉冲电机的驱动脉冲，下方波形显示传感器输入波形。在指定的加速周期内达到最大频率后，通过传感器输入信号开始制动。然后以指定的脉冲计数停止。
