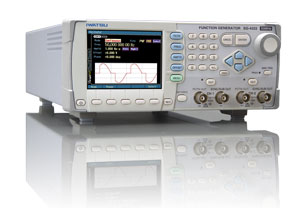

型号
|
SG-4322
|
SG-4321
|
振荡波形
|
正弦波,方波,脉冲,斜坡,参数变量(25种),
噪声(高斯分布),DC,任意
|
频道数
|
2路
|
1路
|
绝缘
|
・
|
CH1,CH2和外部10MHz频率参考输入的每个信号地都是独立的。
|
・
|
波形输出,同步/子输出和外部调制/加法输入的信号接地与外壳绝缘。
(这些信号地在同一通道内是公共的。)
|
・
|
外部10 MHz频率参考输入的信号接地与外壳绝缘。
|
|
输出阻抗
|
50个不平衡
|
频率
|
多种模式
|
|
模式
|
连续,调制
和扫描(连续/
单次)
|
扫描(门控单发)并爆发
|
序列
|
正弦波
|
0.01μHz至30MHz
|
0.01μHz至10MHz
|
广场
|
0.01μHz至15MHz
|
0.01μHz至10MHz
|
脉冲
|
0.01μHz至15MHz
|
0.01μHz至10MHz
|
-
|
坡道
|
0.01μHz至5MHz
|
0.01μHz至5MHz * 2
|
参数
变量
|
0.01μHz频率5MHz
|
0.01μHz至5MHz * 2
|
噪声
|
等效带宽固定为26 MHz。
|
直流电
|
频率设定无效
|
任意的
|
0.01μHz至5MHz
|
|
|
频率精度* 1
|
(设定值的3 ppm + 2 pHz),老化率* 1:1 ppm /年
|
频率设定分辨率
|
0.01μ赫兹
|
振幅
|
设定范围
|
0 Vp-p至20 Vp-p /开放,
0 Vp-p至10 Vp-p /50ΩAC
+ DC 10 V /开放
|
精度* 1
|
(幅度设置[Vp-p]的1%+ 2 mVp-p)/开
|
设定解析度
|
999.9 mVp-p或以下:4位/0.1 mVp-p
1 Vp-p或更高:5位/ 1 mVp-p
|
设定单位
|
Vp-p,Vpk,Vrms,dBV,dBm
|
波形幅度分辨率
|
大约 14位(36 mVp-p /开路或更高)
|
振荡模式
|
连续调制,扫描,突发,序列
|
直流偏移
|
设定范围
|
10 V /开路,5 V /50Ω
|
设定解析度
|
499.9 mV或以下:4位/ 0.1 mV,0.5 V或更高:5位/ 1 mV
|
精度* 1
|
(│DC偏移设置[V]的1%│+ 5 mV +
幅度设置[Vp-p]的0.5%)/开路(
输出10 MHz或以下的正弦波时为20C至30C )
|
同步/
子输出
|
同步信号:TTL电平
内部调制信号:-3 V至+ 3 V /开路
扫描X驱动器:0 V至+ 3 V /开路
|
正弦波
|
振幅
频率
特性* 1
|
〜100kHz:±0.1dB
100kHz〜5MHz:±0.15dB 5MHz〜20MHz
:±0.3dB 20MHz〜30MHz
:±0.5dB
(2.8Vp-p以上/50Ωでは±0.8dB)
(50mVp-p〜10Vp-p /50Ω ,1kHz基准)
|
总谐波失真* 1
|
10Hz〜20kHz:0.2%以下(0.5Vp-p〜10Vp-p /50Ω)
|
谐波杂散* 1
|
|
0.5Vp-p至
2Vp-p
/50Ω
|
2Vp-p至
10Vp-p
/50Ω
|
至1MHz
|
-60dBc以下
|
-60dBc以下
|
1MHz至10MHz
|
-50dBc以下
|
-43dBc以下
|
10MHz至30MHz
|
-40dBc以下
|
-30dBc以下
|
|
|
非谐波
杂散* 1
|
至1MHz
|
-60dBc以下
|
}
|
|
1MHz至10MHz
|
-50dBc以下
|
(0.5Vp-p至10Vp-p /50Ω)
|
10MHz至30MHz
|
-45dBc以下
|
|
|
方波
|
职责变量
|
正常:设置范围:0.0100%至99.9900%
上限(%):100 –频率(kHz)/ 300
下限(%):频率(kHz)/ 300
抖动:300 ps rms或更小。
扩展:设置范围:0.0000%至100.0000%
抖动:2.5 ns rms或更小(典型值)。
|
上升/下降时间* 1
|
17ns以下
|
过冲
|
5%或以下
|
脉搏波
|
脉宽
|
占空比设置范围:0.0170%至99.9830%
时间设置范围:25.50 ns至99.9830 Ms
|
上升/下降时间
|
设置范围15.0 ns至58.8 Ms(3位/0.1 ns)
上升/下降时间独立设置
最小设置值是周期的0.01%或15 ns,以较大者为准。
|
过冲
|
5%或以下
|
抖动
|
均方根值500 ps或更低 (10 kHz或更高)
2.5 ns rms或更小 (小于10 kHz)
|
斜波
|
对称设定范围:0.00%至100.00%
|
参数可变波形
(可以更改特定于合并波形的参数。)
|
可以更改特定于合并波形的参数。
|
稳定正弦波组
|
不平衡正弦波,限幅正弦波,CF控制正弦波,传导
角控制正弦波,阶梯正弦波和多周期正弦波
|
瞬态正弦波组
|
同相控制正弦波,异相控制正弦波,正弦波
颤动和正弦波颤动
|
脉冲波形组
|
高斯脉冲,洛伦兹脉冲,Haversine,半正弦脉冲,梯形脉冲和Sin(x)/ x
|
瞬态响应波形组
|
指数上升,指数下降,二阶LPF阶跃响应和阻尼振荡
|
浪涌波形组
|
振荡浪涌和脉冲浪涌
|
其他组
|
梯形具有偏移,半正弦边沿脉冲和底部参考的斜波
|
任意波形
|
波形长度
|
4 K到512 K字(2n,n = 12到19)或控制
点的数量是2到10,000(控制点是线性内插的。)
|
波形
保存容量总计
|
最多128个波形或4 M字(通道1和2的总数)
保存在非易失性存储器中。
|
解析度
|
16位
|
采样率
|
120 MS /秒
|
内部调制
|
调制波形
|
FSK和PSK除外:正弦波,方波(占空比为50%),
三角波(对称性为50%),
上升斜坡,下降斜坡,噪声,
任意波形
FSK和PSK:方波(占空比为50%)
|
调制
频率
|
FSK和PSK除外:0.1 mHz至100 kHz(5位/0.1 mHz)
FSK和PSK:0.1 mHz至1 MHz(5位/0.1 mHz)
|
外部调制
|
输入电压范围
|
1 V满量程(FSK和PSK除外)
|
输入阻抗
|
10 k,不平衡(FSK和PSK除外)
|
输入频率
|
DC至25 kHz(FSK和PSK除外)
DC至1 MHz(FSK和PSK)
|
调制类型和条件
|
调频
|
载波波形:噪声,脉冲和DC以外的任意波形和标准波形
峰值偏差:0.00 Hz至小于15 MHz
|
FSK
|
载波波形:除噪声,脉冲和直流
跳跃频率以外的任意波形和标准波形:在每个载波波形可设置的频率范围内
|
PM
|
载波波形:噪声和DC以外的任意波形和标准波形
峰值偏差:0.000至180.000
|
PSK
|
载波波形:噪声和直流
偏差以外的任意波形和标准波形:–1800.000至+1800.000
|
AM
|
载波波形:直流
调制以外的任意波形和标准波形调制深度:0.0%至100.0%(支持DSB-SC和非DSB-SC)
|
直流偏移调制
|
载波波形:标准波形和任意波形
峰值偏差:0 V至10 V /开路
|
脉宽调制
|
载波波形:方波和脉搏波
峰值偏差:正常占空比可变
范围的方波:0.0000%至49.9900%,
扩展占空比
可变范围的方波:0.0000%至50.0000%,
脉冲:0.0000%至49.9000%
|
扫
|
扫描类型
|
频率,相位,幅度,DC偏移和占空比
|
扫频功能
|
单向(斜坡波形)/穿梭(三角波形)可选
线性/对数可选(仅在扫描频率时)
|
扫描范围设定
|
指定了开始和停止值或中心和跨度值。
|
扫描时间设定范围
|
0.1 ms至10,000 s(4位/0.1 ms)
|
扫描模式
|
连续/单发/门控单发可选振荡仅在门控单发模式下执行扫频期间发生。
|
触发源
|
内部/外部可选
|
内部触发振荡器
|
周期设定范围:100.0 s至10,000 s(5位数/0.1 s)
|
停止级别设定
|
指定了在门控单次扫描模式下停止振荡时的信号电平。
设置范围:–100.00%至+ 100.00%(参考振幅的满刻度)或关闭
|
扫描输入/输出
|
扫描同步/标记输出,X驱动器输出扫描,外部控制输入扫描和外部触发输入扫描
|
爆发/触发/门
|
连拍模式
|
自动猝发,触发猝发,门控和触发门控模式(在触发门控模式下,每次触发时门控都会打开/关闭。)
|
标记/空间波数
|
0.5至999,999.5周期,以0.5周期为单位
|
门模式下的振荡波数
|
1周期/0.5周期可选
|
相位设定范围
|
–1800.000至+1800.000
|
止损水平
|
指定了振荡停止时的信号电平。
设置范围:–100.00%至+ 100.00% 当停止级别设置为OFF时,
在指定的振荡开始/停止阶段
停止振荡。
|
触发源
|
内部/外部可选,允许手动触发
|
内部触发振荡器
|
1.0 s至1,000 s(5位/0.1 s)
|
触发延迟
|
0.00 s至100.00 s(5位/0.01 s),
除了潜在延迟。仅在触发脉冲串模式下有效。
|
外部触发输入
|
TTL电平,输入阻抗10 k(上拉至+3.3 V),不平衡
|
手动触发
|
面板按键操作
|
序列
|
步进控制参数
|
步时间,保持操作,跳转目标,跳转次数,步停止阶段,分支操作,步终止控制和步同步代码输出
|
步骤中的通道参数
|
波形,频率,相位,幅度,DC偏移
和方波占空比
|
可用波形
|
•正弦波,方波,噪声,DC和任意波形
•斜坡和参数可变波形可以
保存为任意波形后使用。
|
最高 可用波形数
|
128
|
保存的序列数
|
10个序列(保存在非易失性存储器中)
|
步数
|
每个序列最多255个步骤
|
踏步时间
|
0.1 ms至1,000 s(4位/0.01 ms)
|
分步操作
|
即时,保持和线性插值(波形切换除外)
|
跳数
|
1至999或无限制
|
分行运营
|
输入分支信号后,转移到指定的步骤。
|
2通道组合操作(仅适用于SG-4322)
|
频道模式
|
两个通道独立,两个相位(相同频率),恒定频率差,恒定
频率比和差分输出(相同频率,幅度,DC偏移,反相波形)
|
-
|
等效设置,相同操作
|
同时设置两个通道。
|
频差
设定范围
|
0.00 Hz至小于30 MHz(分辨率:0.01 Hz)
CH2频率– CH1频率
|
频率比N:M
设定范围
|
1至9,999,999(分别用于N和M)
N:M = CH2频率:CH1频率
|
相位同步
|
从设置所有通道的输出波形的相位重新开始的功能,在通道模式切换时自动执行
|
其他功能
|
外部10 MHz频率参考输入
|
输入电压:0.5 Vp-p至5 Vp-p,
正弦波或方波
|
频率参考
输出
|
当使用多个SG-4322和/或SG-4321进行同步时。
输出电压:1 Vp-p / 50,方波,10 MHz
|
外部加法输入
|
功能
|
将外部信号添加到波形输出信号的功能
|
增加增益
|
×2 /×10 / off可选
最大输出电压范围固定为4 Vp-p(×2)或20 Vp-p(×10)。
|
输入电压/输入频率
|
–1 V至+1 V
DC至10 MHz(–3 dB)
|
输入阻抗
|
10kΩ,不平衡
|
多输入/输出
|
用于扫描和顺序控制
|
多个单元同步
|
可以进行同步操作。使用频率参考输出和外部10 MHz频率参考输入,最多可以将6个单元以主/从连接形式与BNC电缆连接。
|
用户定义单位
|
功能
|
使用
指定的转换表达式以任何单位设置和显示值。
|
设定目标
|
频率,周期,幅度,直流偏移,相位和占空比
|
转换表达式
|
[(设定目标值)+ n]×m或[log10(设定目标值)+ n]×m
要指定转换表达式n和m。
|
单位字符串
|
最多四个字符
|
内存保存设置
|
可以存储10个设置(保存在非易失性存储器中)。
|
接口
|
GPIB和USBTMC(SCPI-1999和IEEE-488.2)
|
显示
|
3.5英寸TFT彩色LCD
|
电源
|
AC100 V至230 V 10%(最大250 V)50 Hz / 60 Hz 2 Hz
|
能量消耗
|
最大75VA
|
最大50VA
|
工作温度/
湿度范围
|
0C至+ 40C,5%RH至85%RH
(绝对湿度:1 g / m3至25 g / m3,无冷凝)
|
重量
|
大约 2.1 kg(主机,不包括附件)
|
安全
|
EN61010-1:2001
|
电磁兼容
|
EN61326-1:2006
|
配饰
|
・使用说明书(基本)
・ CD-ROM(PDF手册,任意波形编辑器
•序列编辑器,LabVIEW驱动程序)
・电源线组
|
