仿真电源P-STATION/ES系列是一种多功能的测试用电源，可以提供稳定的交流和直流，并配备了电压急变和电压频率同时扫描的仿真功能以及丰富的测量功能。本系列具有单相2kVA到三相36kVA的多种产品，同时拥有两种结构方式：
一种是导入后用可以添加增强器使功率最大增加到60kVA的组件方式；另一种是占用面积小的机箱方式。
与选购软件、周边设备组合在一起，可以进行符合IEC61000系列的低频抗扰性测试，而且还能够用于进行符合IEC 61000-3-2、IEC 61000-3-3的谐波电流测量，可作为电压闪烁测量用的测试电源。另外，即使是大容量电容负荷也能够稳定运行，因此最适用于作为电波暗室用的CVCF（恒压恒频电源）。
售前技术咨询：陈工15212781189
报修服务：游小姐13602366258

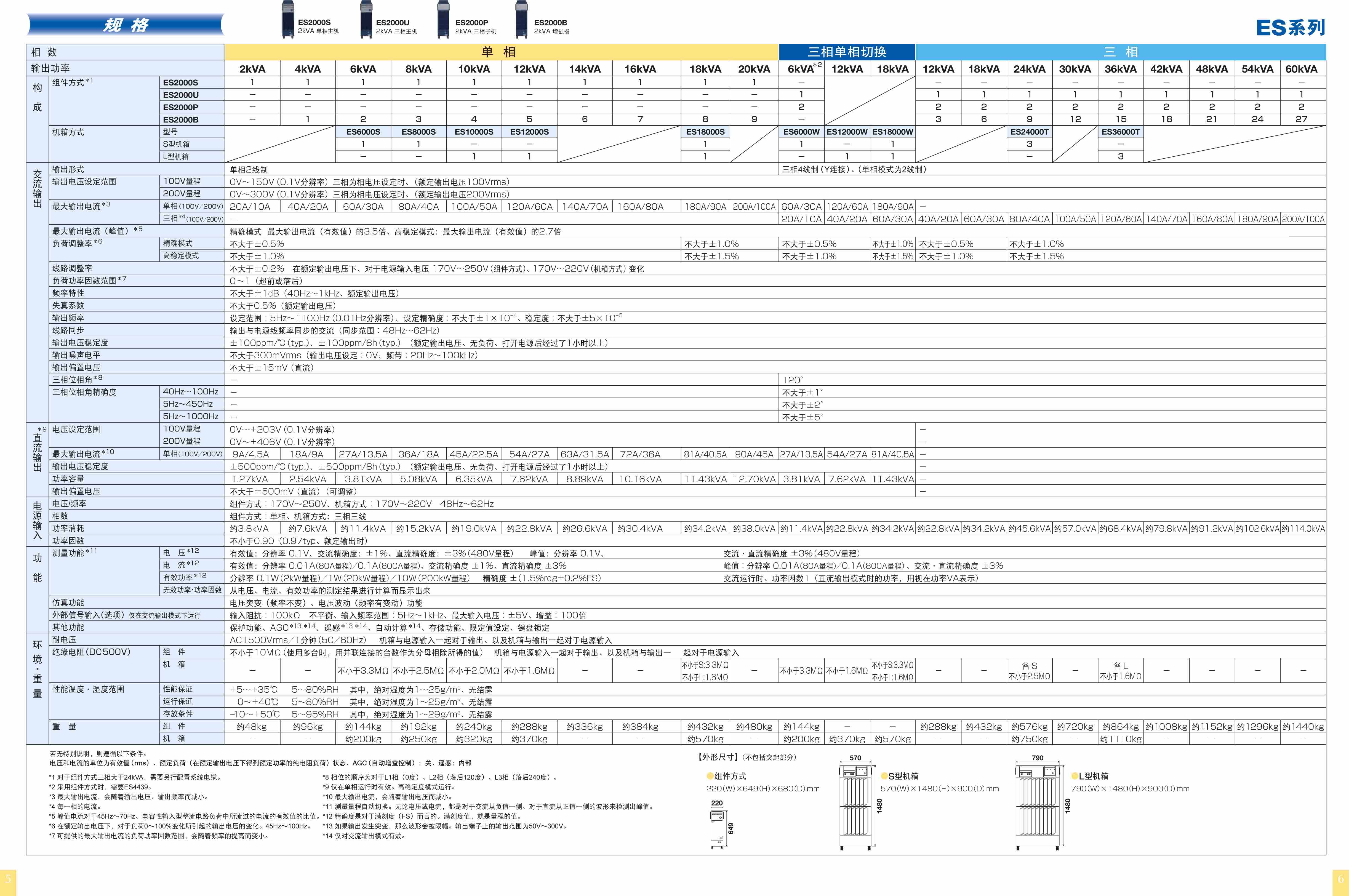

特点：
●单相2kVA〜20kVA、三相6kVA〜60kVA三相/单相可切换＊
●交流输出电压 0〜150V/0〜300V、频率5Hz〜1100Hz直流输出电压 0〜+203V/0〜+406V
●采用组件方式、导入之后仍然可以增加功率（扩容）
●结构紧凑、采用机箱型设计占用空间小
●可以进行电压暂降、电压波动、频率和电压的同时扫描
●具有测量功能、保护电路、遥感遥测、AGC（自动增益控制）功能等可进行外部输入＊，能供给最大有效值的3.5倍的峰值电流
●备有能进行IEC/JIS标准的低频抗扰性测试的软件（ES0406B）＊
●能进行谐波电流测量，电压
波动和闪烁测量、各种电源环境测试，还可作为电波暗室/生产线用CVCF（恒压恒频电源）。
●具备EMC（电磁兼容）系统的周边设备（电压暂降仿真电源、基准阻抗网络等）
＊为选购件

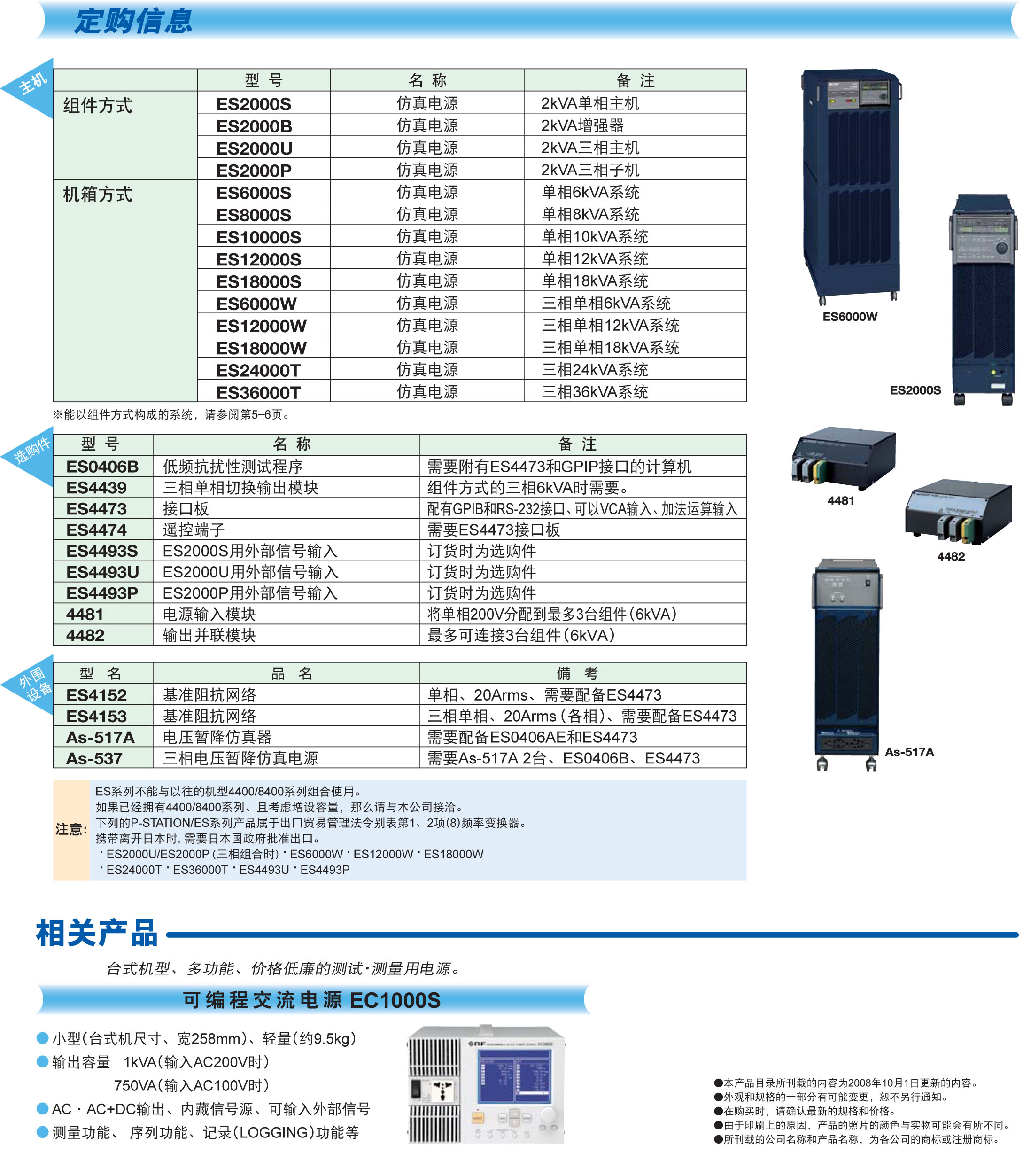

1. 两种不同的方式实现相同的功能和性能：种不同方式，多种产品系列可供选用
2. 一个系统可以有两种使用方式：三相单相功能：
组件方式的三相6kVA系统可以配备三相单相切换功能（选购件、
三相单相切换输出模块ES4439）。另外，机箱方式的三相6kVA、
12kVA、18kVA系统标准配备有三相单相切换功能。
3. 不需要外部测量仪器：测量功能
从施加于负荷的电压，到负荷的电流消耗，功率消耗，功率因数等至今需要有外部测量仪器的各种参数的计测，现在用本设备一台就可以完成。
●可以同时显示三个测量项目。
●可以在进行测量的同时改变设定情况，例如，可以进行「调节输出电压值，使负荷的功率损耗达到既定的目标值那样的组合式设定。
4. 覆盖范围广：由于具有范围宽阔的输出电压和输出频率，其适用范围广泛。可用于出口设备的频率转换、电压转换, 航空和船舶用设备的测试和调试等。
5. 直流/直流转换器的测试
除了交流输出之外，也能输出直流。通过模式切换，一台设备既能作为交流电源，也能作为直流电源。
6. 检测异常状态、保护负荷和电源：保护电路
内置保护电路（5个系统）能够保护负荷与电源，以避免受到输出短路或过电流、或者由于环境温度上升或电源电压下降等引起的事故影响。对于瞬时的过电流等，能够瞬时限制输出，异常情况消除后，能自动恢复到正常的输出状态。监视项目：输出电流、输出元件损耗、输出元件安全运行范围、内部元件温度、电源输入电流
7. 有关安全使用的注意事项
ES系列追求使广大用户能够安心使用的各种措施。
●通过设定极限值，可以设定输出电压的上限、频率的上限和下限。可以有效地防止因为操作失误而造成的负荷故障。
●通过键盘锁定功能，可以锁定电源开关以外的控制面板的所有操作。可以有效地防止在运行中出现的错误操作。
●所采用的输出端子没有金属部分外露。（组件方式）
8. 可进行标准测试和各种电源环境测试：仿真功能
可用于低频抗扰性测试等各种各样的仿真测试，可以进行电压暂降，电压变化，频率与电压的同时扫描。另外，如果利用接口（ES4473、选购件），还可以进行由外部模拟信号的VCA和谐波重叠。另外，使用遥控端子（ES4474、选购件），还可以进行3值电压的突变，扫描及此操作的反复执行。除此之外，还可以进行在通常的配电终端可能产生的削峰波形的CF（峰值系数）控制。遥控终端ES4474（选购件，可以进行遥控操作。可以设定比主机的控制器更加丰富的功能。需要选购件接口ES4473）
9. 检测和修正在负荷端的电压波动，遥感遥测、AGC（自动增益控制）、自动校正
由于运行状态而导致的电流消耗大幅度变化的负荷，在负荷端会引起电压的波动。P-STATION/ES系列解决这个问题、并改善电压的波动情况。
●遥感遥测 将负荷端的电压传送到本机的传感输入端子，作为AGC（自动增益控制）、自动校正、测量时的电压信息来利用。
●AGC（自动增益控制）自动控制输出电压，以保持检测出来的电压不变。（平滑地响应）
●自动校正测量并且修正输出电压，使其接近设定值。
选购件接口板是安装在后面板的
10. 从用户使用立场来考虑的便捷功能与选项
● 本机配备了「高稳定性模式」，即使连接用于屏蔽室的电路滤波器那样的大容量电容器时，对于最大1000μF的容量也能稳定运行。
● 能够供给最大输出电流（有效值）的最高为3.5倍的峰值电流，能适用于电容输入型整流负荷。（精确模式）
● 通过线同步输出，可以输出与电源线频率同步的交流电。这样就可以排除与普通电源频率之间所产生的差拍干扰。
● 通过外部信号输入（ES4493、选购件），可以输入用波形收录装置记录的波形或振荡器的信号，然后进行放大。
● 备有配置了GPIB和RS-232的接口（ES4473、选购件），通过计算机可以轻松完成测试或仿真。
● 利用存储功能，可以存储和调用120种输出电压、频率等控制面板的设定状态。（不包括测量功能）
● 对于组件方式系统，备有电源输入模块（选购件4481，最高可达6kVA）和输出并联模块（选购件4482，最高可达6kVA），使设备之间的连线简洁便利。

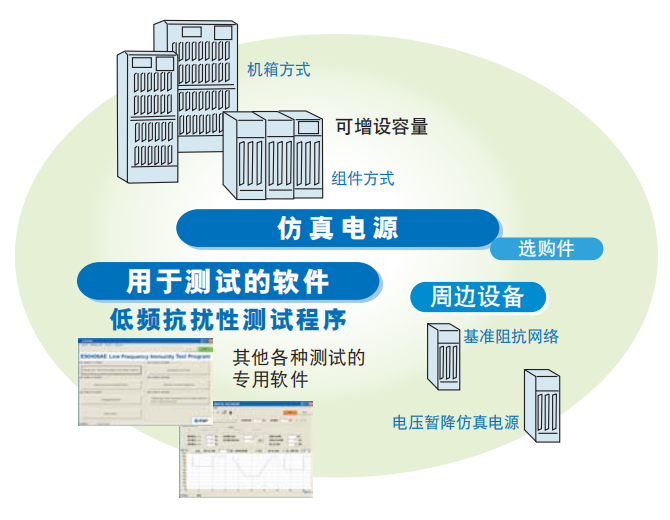

低频EMC(电磁兼容)测试系统
仿真电源P-STATION/ES系列与测试用软件、周边设备组合在一起, 可以进行符合IEC和JIS标准的抗扰性和发射的EMC(电磁兼容)测试。
1. 低频抗扰性测试
照片为IEC 61000-4-11的测试系统案例。设备组成随测试而异。

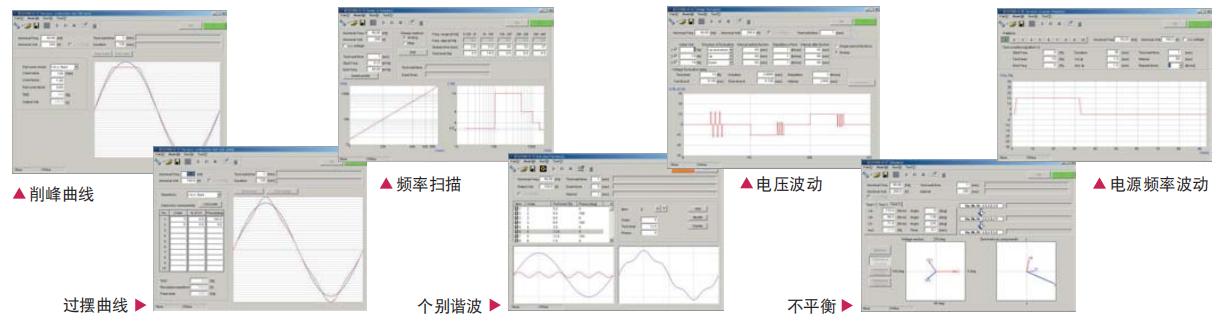

ES0406B菜单画面
ES0406B测试画面
(IEC 61000-4-11)
以IEC 6100-4-11为代表的低频抗扰性测试，使用仿真电源P-STATION/ES系列并与电压暂降仿真电源组合在一起后即可进行。通过使用低频抗扰性测试程序ES0406B，可以在标准规定的测试条件下轻而易举地进行测试。
设备组成举例
●仿真电源P-STATION/ES系列（按照被测试物的功率消耗来选择）
●低频抗扰性测试程序ES0406B
●计算机 PC/AT兼容机（操作系统∶Windows 98SE/ME/2000/XP、配置GPIB接口）
◆IEC 61000-4-11需要的电压暂降仿真电源单相测试∶电压暂降仿真电源 As-517A 1台三相测试∶As-517A 2台和三相电压暂降仿真电源 As-537 1台
◆IEC 61000-4-13需要的周边设备双通道信号发生器 WF1946B（单相测试时需要1台, 三相测试时需
要3台＊）, 单通道信号发生器 WF1945B
＊需要同步运行选购件1991、同步运行电缆1994
2. 低频抗扰性测试程序 ES0406B
ES0406B是P-STATION/ES系列配套软件, 可以用于IEC规格测试。
特点:
●符合IEC标准的各种测试项目。控制仿真电源P-STATION/ES系列和电压暂降仿真电源, 进行各种抗扰性测试。
●可用计算机进行电压设定、频率设定、量程切换、输出开/关。
●可以编辑和制作任意波形。另外, 能将用数字示波器等所取得的波形数据转换成文本文件而读取。
●用测试结果报告制作功能，可将各项的测试结果做成文件形式输出。
运行环境
计算机 | PC/AT兼容机 CPU∶不小于300MHz 内部存储器∶不小于128MB 操作系统∶Windows 98SE/Me/2000/XP(微软公司产品) |
GPIB接口（使用其中任意一种） | PCI-GPIB板、PCMCIA-GPIB卡、USB-GPIB(都是National Instruments公司产品) |
对应标准
标准名称 | 测试名称 |
IEC 61000-4-11 (2004)*1 | 电压暂停、短时中断、电压变化 |
IEC 61000-4-13 (2002) | 组合谐波(削峰曲线) 组合谐波(过摆曲线) 频率扫描*2、个别谐波*2 分数谐波*2、麦斯特曲线(Meister curve)*2 |
IEC 61000-4-14 (2002) | 电压波动 |
IEC 61000-4-27 (2000)*3 | 不平衡 |
IEC 61000-4-28 (2002) | 电源频率波动 |
IEC 61000-4-29 (2000)*3 | 直流的电压暂停、短时中断、电压变化 |
其他测试 | 电压急变(相位可变)、单相3线、三相位相不平衡 任意波形 |
*1用ES0406B可进行预备测试。进行本测试还需要下列产品。
•此项的单相测试, 需要一台电压暂降仿真电源As-517A。
•此项的三相测试（相电压测试、线间电压测试）, 需要二台As-517A 和一台As-537。
•此项的单相、三相测试时, 峰值突入电流的供应能力受限于P-STATION/ES系列产品的输入容量。（250V以上的, 不适合峰值突入电流容量1000Ap。）
*2作为外部信号源, 需要双通道信号发生器（WF1946B）（单相测试时一台, 三相 测试时三台）。
麦斯特曲线（Meister curve）时, 需要一台WF1946B（附带选购件1991、1994）和一台WF1945（单通道）。
*3用ES0406B可进行预备测试。
※当使用ES0406B时, 需要P-STATION/ES系列产品和其选购件接口ES4473以及外部信号输入器ES4493（S/U/P, 订货时选购）。
※根据测试内容, 有时还需要周边设备、电缆、零部件等。具体内容请向本公司垂询。
3. 低频发射测试
将仿真电源P-STATION/ES系列与基准阻抗网络、功率分析仪（由用户准备）组合在一起, 可以进行符合IEC 61000-3-2、 IEC 61000-3-12的谐波电流测量, 进行符合IEC 61000-3-3、IEC 61000-3-11的电压波动和闪烁测量。
设备组成举例
●仿真电源P-STATION/ES系列（按照被测试物的功率消耗来选择）
●基准阻抗网络 ES4152（单相用）或ES4153（三相用）
●功率分析仪（由用户准备）
对应标准
IEC 6100-3-2 | 谐波电流（不大于16A） |
JIS C 61000-3-2 | 谐波电流（不大于20A） |
IEC 61000-3-12 | 谐波电流（16A以上~不大于75A） |
IEC 61000-3-3 | 电压变化、电压波动、闪烁（不大于16A） |
IEC 61000-3-11 | 电压变化、电压波动、闪烁（不大于75A） |
4. 电压暂降仿真电源 As-517A/As-537
符合IEC 61000-4-11(2004)电压暂停、短时中断、电压变化的测试
As-517A和As-537与仿真电源P-STATION/ES系列、低频抗扰性测试程序ES0406B组合在一起, 可以进行单相或三相符合IEC 61000-4-11（2004）最大相电流为16A的测试。主机采用高速半导体开关, 可进行高速电压切换。
●单相测试时, 需要As-517A（1台）和专用软件ES0406B、P-STATION/ES系列。
三相（相电压测试、线间电压测试）测试时, 需要As-517A（2台）和As-537（1台）、专用软件ES0406B、P-STATION/ES系列。
●可通过电压、电流监视端子，确认运行。
※As-517A、As-537是P-STATION/ES系列的专用设备。
5. 基准阻抗网络 ES4152/ES4153
符合IEC 61000-3-3、IEC 61000-3-2闪烁 (电压波动) 测量、谐波电流测量
ES4152/ES4153是一种由电阻与电感组成的电路网络, 用于使交流电源的输出阻抗近似于实际的普通电源线 路的阻抗。在进行闪烁（电压波动)测量或谐波电流测量（JIS标准）时, 与P-STATION/ES系列组合使用。
●ES4152∶单相二线式, 20Arms 80Apk
ES4153∶单相（二线式/三线式）、三相（三线式/四线式）, 各相为20Arms 80Apk
●由继电器和电流检测电阻等所引起的误差，通过反馈进行修正。
●配备连接分析仪用的电压和电流监视端子。
※ES4152/ES4153是P-STATION/ES系列产品的专用设备。
