B-H 测试仪

软磁性材料交流磁特性的高频, 高精度测试设备

高重复性 高精度的功率损耗测试

IWATSU的B-H 测试仪采用CROSS-POWER 模式（IEC62044-3 标准）, 通过减小频谱上相位误差的积分处理, 电流检测电阻以及检测回路的振幅･相位特性的补偿，实现高重复性･高精度的测试。

自1988 年正式开始销售以来经过数代机型的升级, 岩通B-H 测试仪以不断提升的重复性及高精度为功率电子行业做贡献。

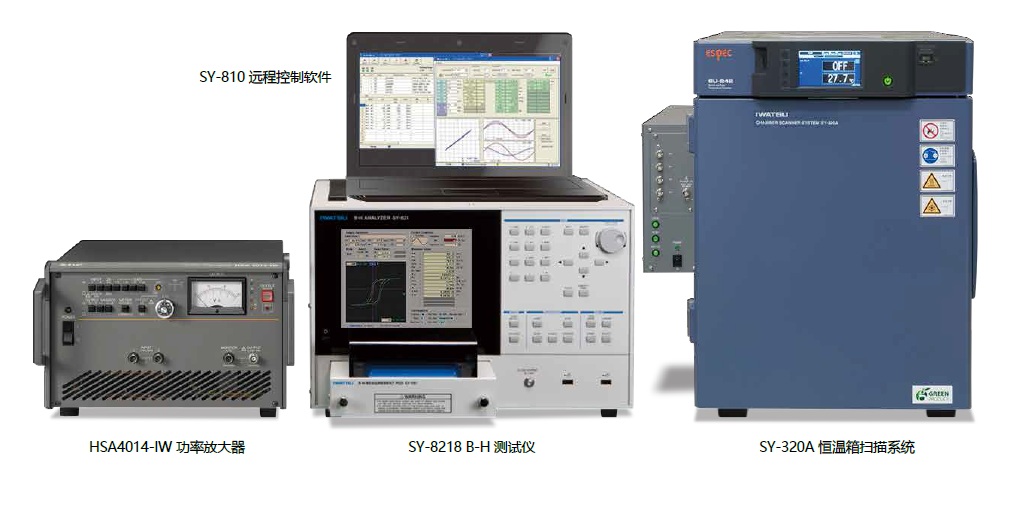

■ 10Hz ～ 10MHz 宽带域测试频率（SY-8218）

■宽温度范围特性（－ 55℃～＋ 180℃）可自动测试最多4 个样品（SY-330）

■可自动测试最多41 个样品温度特性（－ 30℃～＋ 150℃）的恒温箱扫描系统（SY-321A）

■最高电压±140V、最大电流±5.2A、～ 3MHz 的功率放大器（IE-1125B）

■可实现最大30A 的DC 叠加测试（SY-960/961/962）

本公司可提供各种软磁材料的各种形状零件的磁特性测试

软磁材料：                                     零件形状：

铁氧体                                                               磁环

坡莫合金                                                           EE慈芯

非晶合金                                                           EI磁芯

矽钢片                                                              板，带，膜

               磁环和绕线实例

              粉和SY-513

      EE磁芯和绕线实例

       板，带，膜

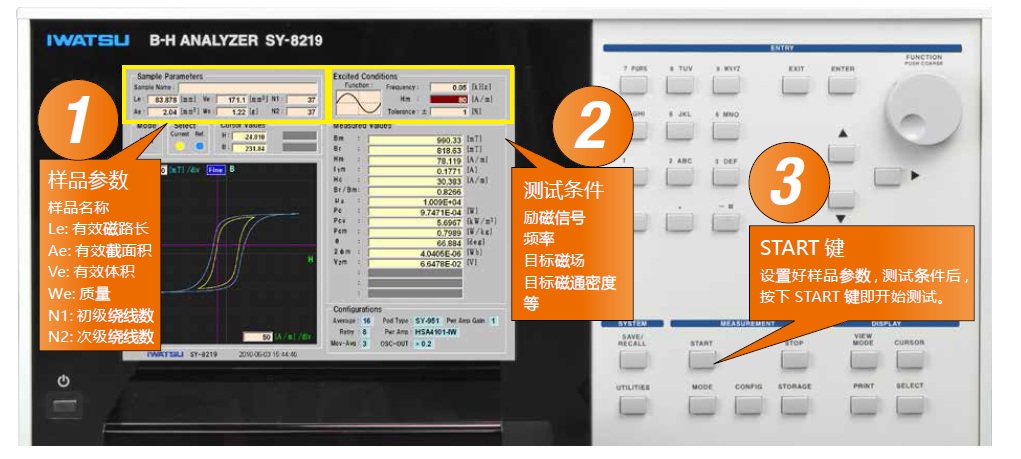

只需设置样品参数（有效磁路长, 有效截面积, 绕线圈数等）及测试条件（测试频率, 最大磁场强度, 最大磁通密度,最大感应电压, 最大励磁电流）即可自动描绘出B-H 曲线, 并全自动测试各种磁特性参数。
